پایه و نگهدارنده تراز و زاویه‌سنج لیزری شیائومی Holder BR1 سازگار با Atuman LI1

نگه‌داشتن زاویه‌سنج با دست هنگام علامت‌گذاری، هم خط لیزر را می‌لرزاند و هم یک دست کاربر را اشغال می‌کند. BR1 نقش یک تکیه‌گاه کوچک و قابل تنظیم را دارد: LI1 روی پیچ بالایی بسته می‌شود، مفصل شیب را تعیین می‌کند و پایه بیضی روی میز یا سطح صاف می‌ماند. خود پایه اندازه‌گیری نمی‌کند و دقت نهایی همچنان به دستگاه، سطح مرجع و روش کار بستگی دارد.

BR1 دقیقاً چه چیزی را ثابت نگه می‌دارد؟

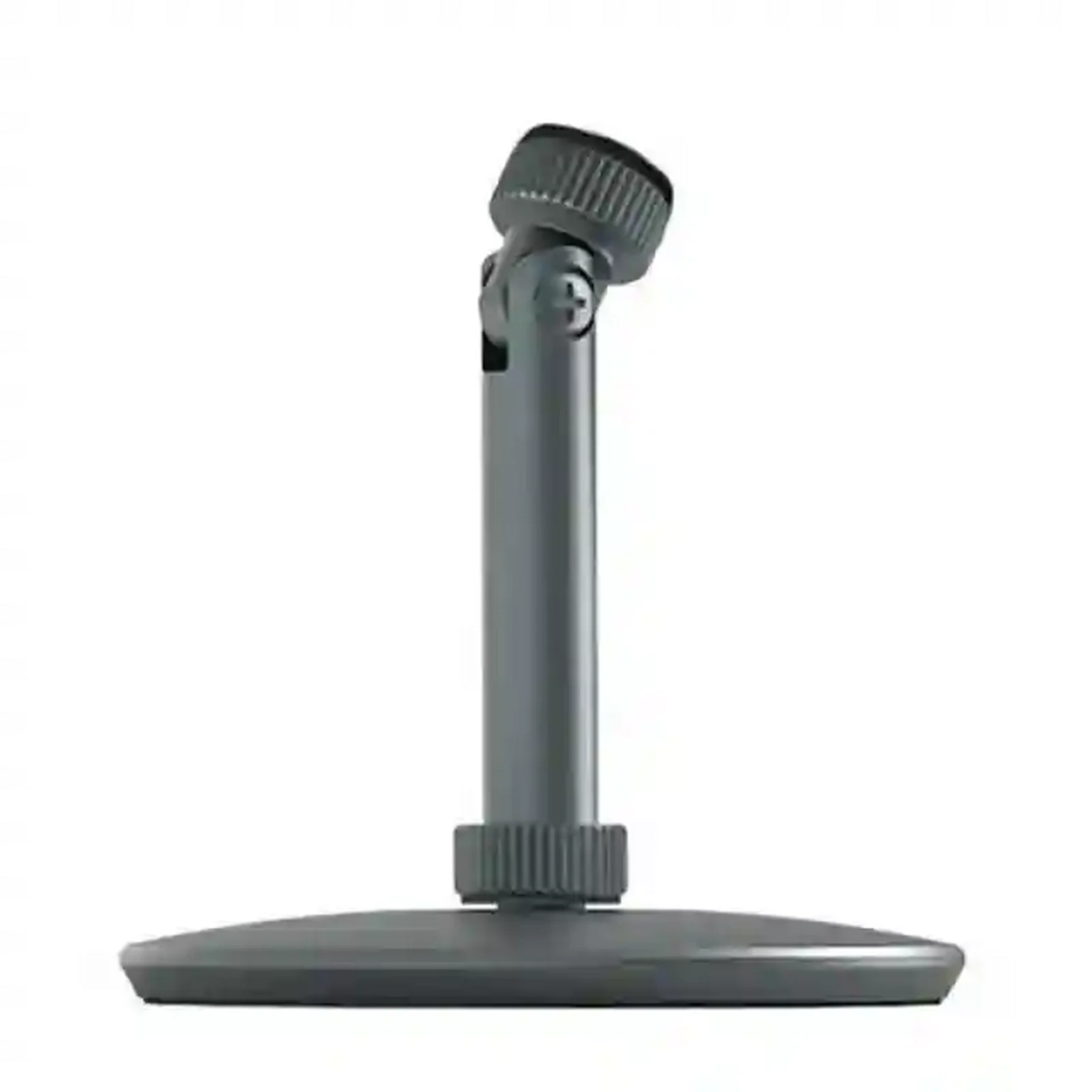

در قسمت بالای ستون یک پیچ رزوه‌دار قرار دارد که با سوراخ نصب زیر LI1 درگیر می‌شود. مهره شیاردار بالایی فشار اتصال را کنترل می‌کند و مفصل جانبی اجازه می‌دهد بدنه زاویه‌سنج از حالت افقی به حالت مایل برود. حلقه شیاردار پایین نیز ستون را روی پایه نگه می‌دارد.

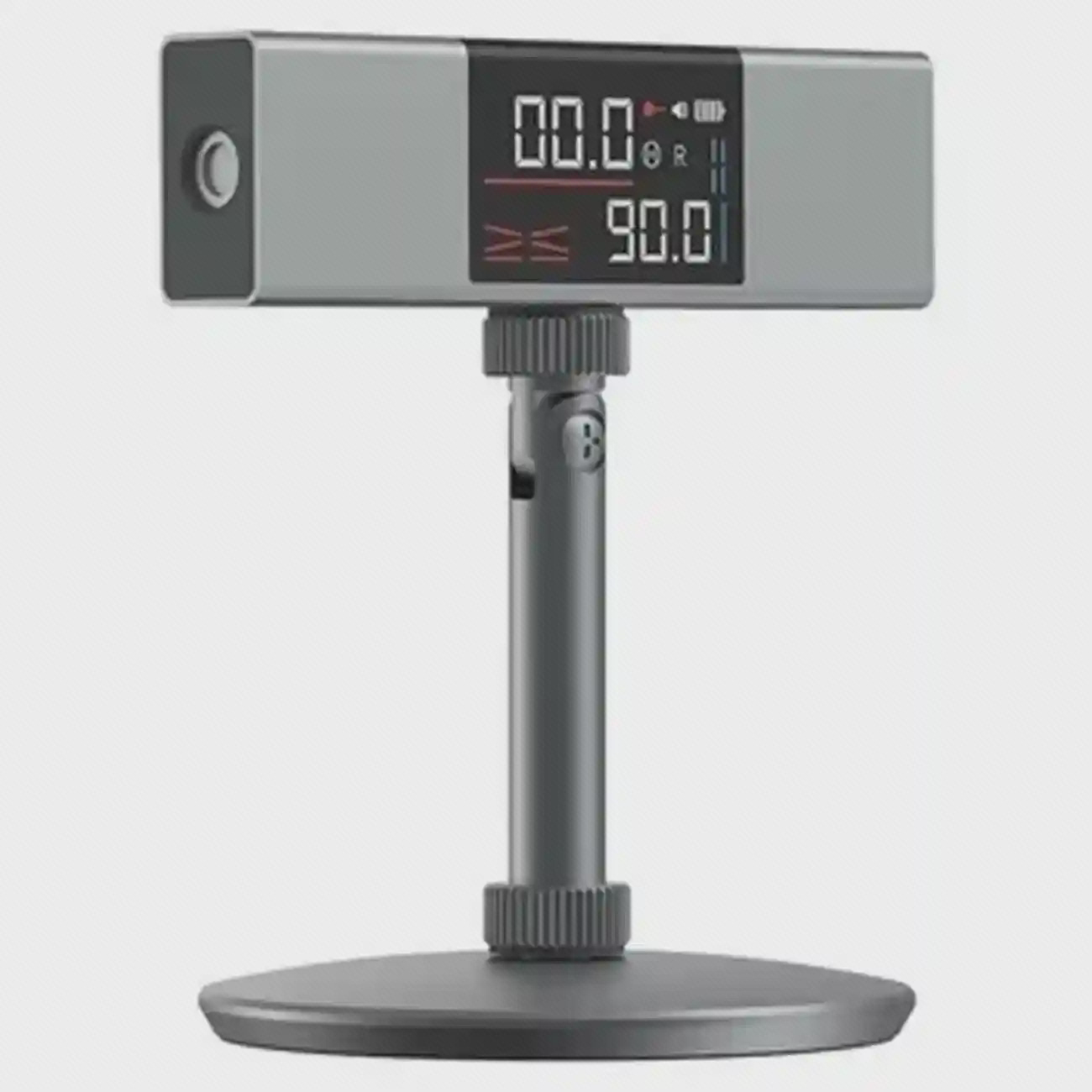

پیش از سفارش، عکس رزوه و محل نصب زیر ابزار خود را با تصاویر همین صفحه مقایسه کنید. عبارت «سازگار با LI1» به معنی سازگاری خودکار با تمام ترازهای لیزری شیائومی، Duka یا برندهای دیگر نیست.

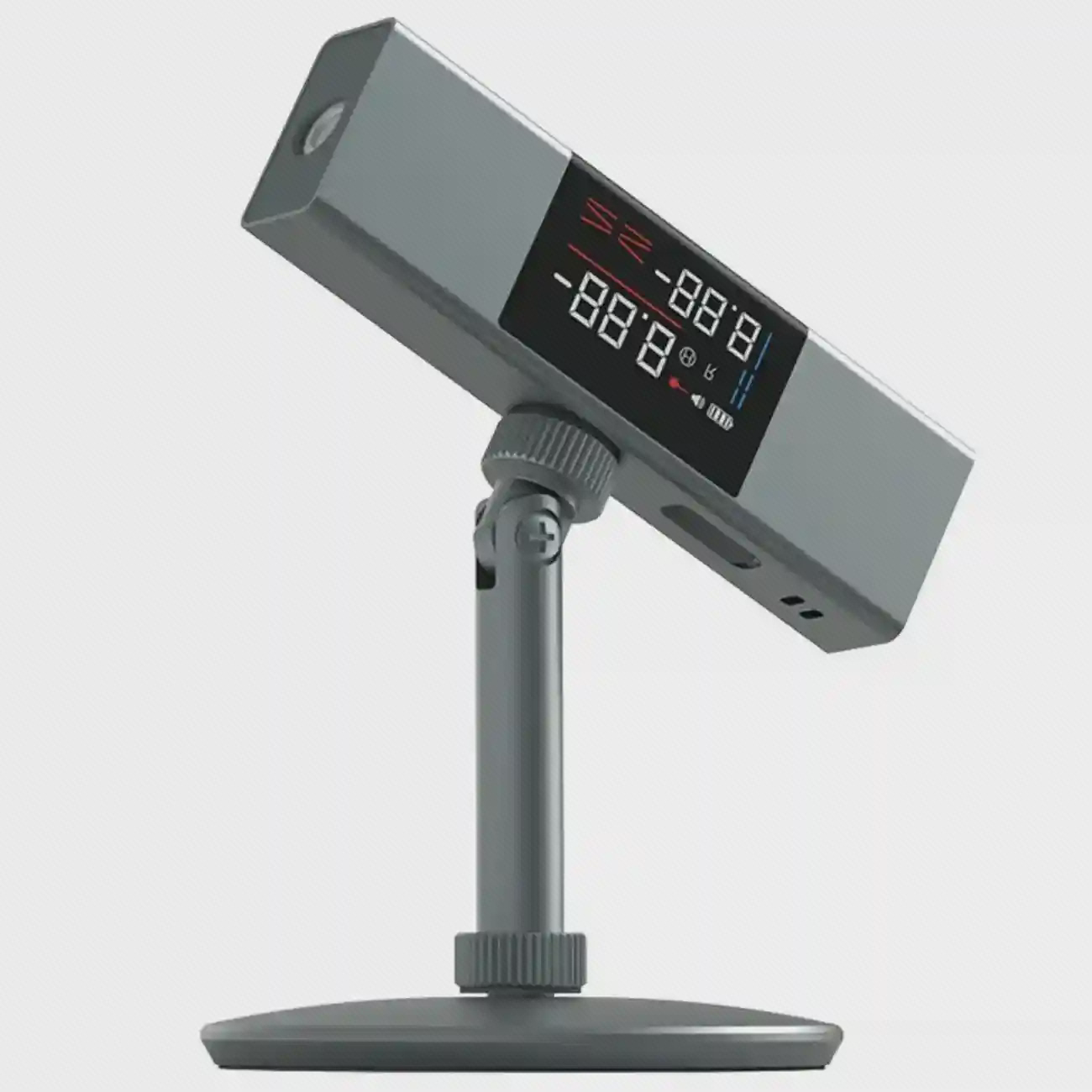

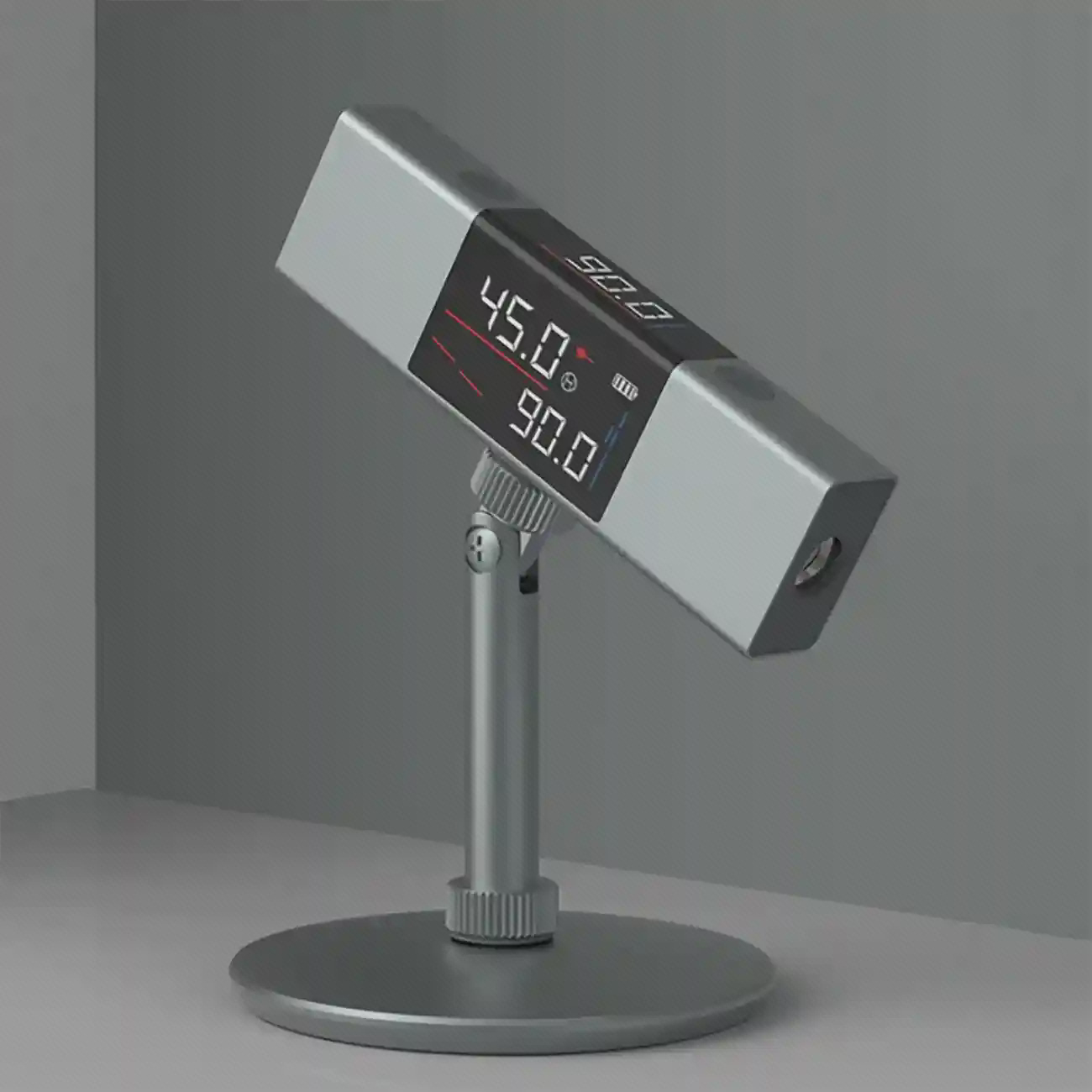

فرق تنظیم ۱۸۰ درجه و چرخش محور چیست؟

حرکت	بخش درگیر	کاربرد
خم‌شدن تا حدود ۱۸۰ درجه	مفصل بالای ستون	تغییر شیب بدنه LI1 و جهت خط روی سطح مقابل
چرخش پیرامون محور	محور و اتصال نگهدارنده	گرداندن جهت ابزار بدون جابه‌جایی کل پایه
قفل موقعیت	مهره‌های شیاردار	کاهش حرکت ناخواسته پس از رسیدن به زاویه مطلوب

عدد روی نمایشگر LI1 زاویه خود دستگاه را نشان می‌دهد، نه زاویه مکانیکی مفصل BR1. پایه باید فقط تا حد لازم شل شود؛ آزادکردن بیش از حد مهره می‌تواند ابزار را ناگهان پایین بیندازد.

محتویات این سفارش

• پایه بیضی خاکستری با سطح ضدلغزش
• ستون و حلقه قفل پایین
• مفصل بالایی، مهره شیاردار و پیچ نصب ابزار

تراز و زاویه‌سنج LI1، کابل شارژ، متر، قفسه، پیچ دیوار و سایر ابزارهای صحنه همراه این محصول نیستند. تصاویر دارای LI1 برای نشان‌دادن سازگاری و وضعیت نصب هستند.

مونتاژ پایه در چهار گام

1. سطح زیر کار را از خاک، براده و چربی پاک و خشک کنید.
2. ستون را در سوراخ پایه قرار دهید و حلقه پایین را بدون اعمال زور کج سفت کنید.
3. پیچ بالایی را در محل نصب زیر LI1 وارد و مهره را تا حذف لقی ببندید.
4. شیب را تنظیم کنید، دستگاه را با دست نگه دارید و مفصل را در همان وضعیت قفل کنید.

برای سفت‌کردن از انبردست روی حلقه‌های شیاردار استفاده نکنید؛ فشار ابزار می‌تواند روکش یا رزوه را آسیب بزند. قفل دستی محکم کافی است.

کف نانو و سطح ضدلغزش چگونه استفاده می‌شود؟

زیر پایه برای چسبیدن بهتر به سطح صاف طراحی شده است. محافظ آن را فقط زمانی جدا کنید که به چسبندگی نیاز دارید. شیشه، سنگ صیقلی یا میز تمیز نتیجه بهتری از دیوار گردوغبارگرفته، چوب زبر یا سطح روغنی می‌دهد.

اگر گیرایی کم شد، راهنمای LI1 شست‌وشوی لایه نانو برای بازیابی چسبندگی را پیشنهاد می‌کند. پایه را از ستون و دستگاه جدا کنید، فقط سطح چسبی را طبق دستور تمیز و کاملاً خشک کنید. قطعات فلزی و مفصل را در آب فرو نبرید.

سه موقعیت عملی برای استفاده

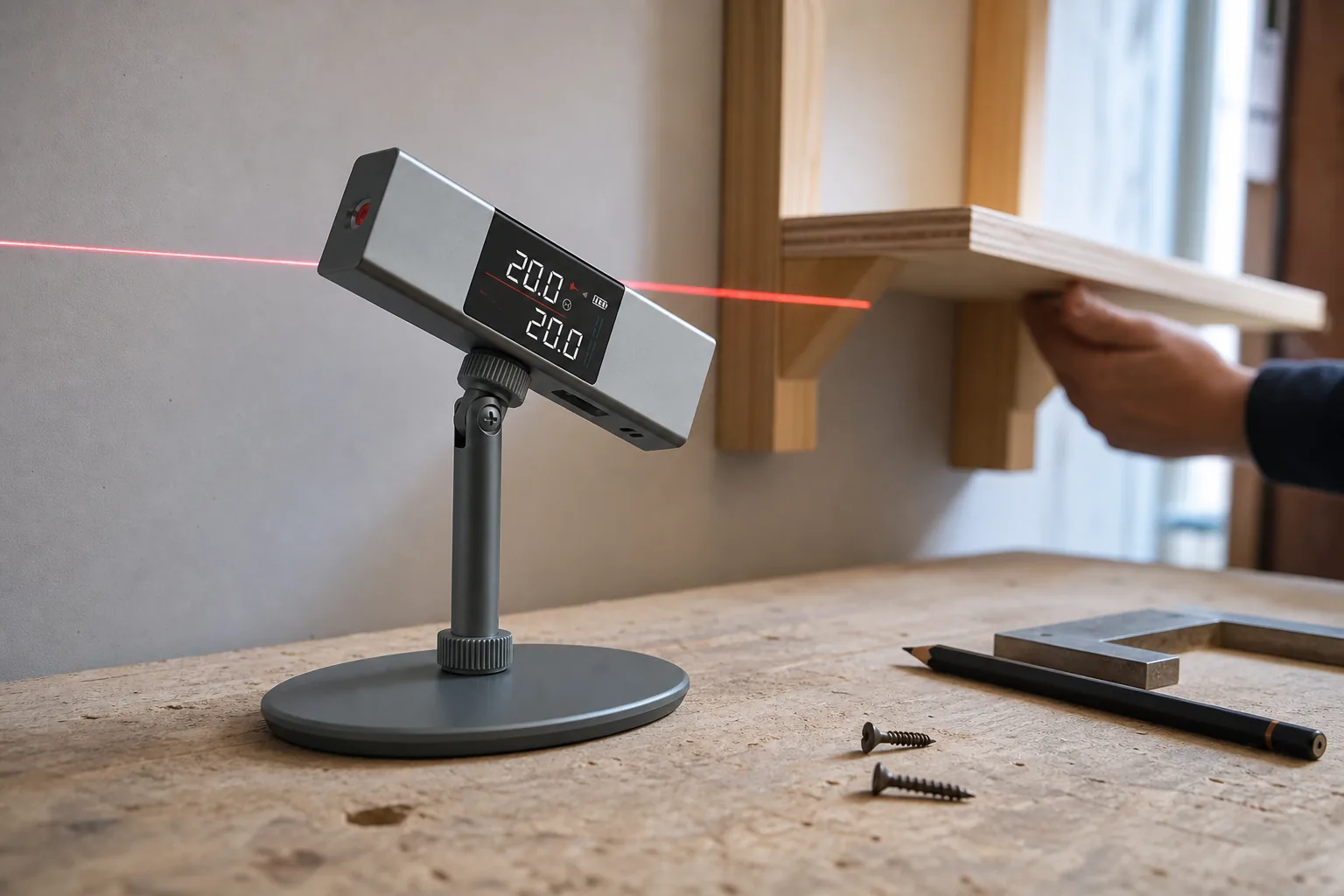

ترازکردن قفسه و کابینت

پایه را روی میز یا صفحه کابینت پایدار بگذارید، خط را به ارتفاع علامت منتقل کنید و پس از قفل زاویه، چند نقطه مرجع بزنید. پیش از سوراخ‌کاری، فاصله نقاط را با متر کنترل کنید.

انتقال زاویه در نجاری

LI1 می‌تواند زاویه سطح را بخواند و BR1 ابزار را در همان شیب نگه دارد. لرزش میز یا فشار دست به پایه، مرجع را تغییر می‌دهد؛ بنابراین اندازه‌گیری نهایی را پس از رهاکردن دست بخوانید.

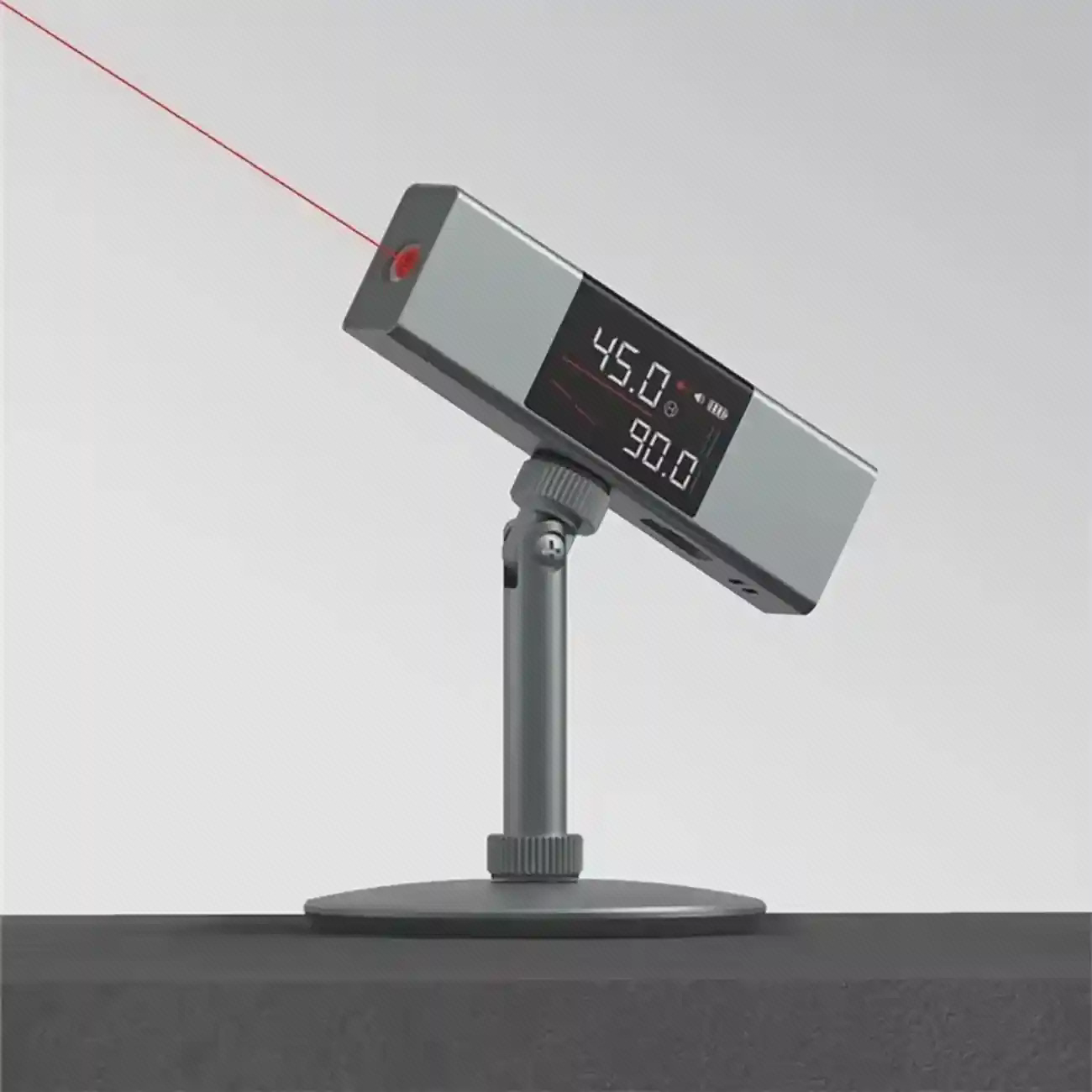

نمایش خط روی دیوار

به‌جای تکیه‌دادن دستگاه به جسم، پایه امکان هدف‌گیری خط را فراهم می‌کند. فاصله و نور محیط روی وضوح لیزر اثر دارند و BR1 برد لیزر را افزایش نمی‌دهد.

ابعاد ۱۰۳ × ۹۵ میلی‌متر را چگونه تفسیر کنیم؟

این اندازه برای مجموعه پایه اختیاری LI1 گزارش شده است و فضای اشغال‌شده روی میز را توصیف می‌کند، نه طول دستگاه LI1. قطر یا طول رزوه در اطلاعات ثبت‌شده این موجودی اعلام نشده؛ به همین دلیل تطبیق تصویری و مدل ابزار از حدس‌زدن اندازه رزوه مطمئن‌تر است.

پایه کوچک برای کیف ابزار مناسب است، اما روی سطح باریک باید تمام لبه بیضی تکیه داشته باشد. بخشی از کف را بیرون لبه میز نگذارید و در مسیر رفت‌وآمد یا جایی که کابل به آن گیر می‌کند استفاده نکنید.

چک‌لیست ثبات پیش از علامت‌گذاری

1. پایه روی سطح لق نمی‌زند و زیر آن براده یا پیچ نیست.
2. حلقه پایین بسته است و ستون نسبت به پایه حرکت آزاد ندارد.
3. رزوه ابزار کامل درگیر شده ولی بیش از حد سفت نشده است.
4. مفصل بالا وزن LI1 را بدون افت تدریجی نگه می‌دارد.
5. پس از تنظیم، دست از مجموعه جدا شده و عدد نمایشگر پایدار است.
6. خط لیزر با یک مرجع دوم یا اندازه‌گیری کنترلی بررسی شده است.

وقتی زاویه آرام‌آرام تغییر می‌کند

مهره بالایی شل است

ابزار را با دست نگه دارید و قفل مفصل را مرحله‌ای سفت کنید.

رزوه کامل درگیر نشده

دستگاه را باز کنید، رزوه را از نظر کجی یا آلودگی ببینید و مستقیم ببندید.

پایه روی گردوغبار است

سطح را تمیز کنید؛ چسب نانو روی خاک به میز نمی‌چسبد.

میز می‌لرزد

پایه را به سطح سازه‌ای پایدارتر منتقل کنید و ابزارهای لرزان را خاموش کنید.

وزن جانبی وارد می‌شود

کابل یا دست نباید بدنه LI1 را بکشد.

ایمنی لیزر هنگام استفاده از پایه

BR1 ارتفاع خط را از سطح میز بالاتر می‌آورد؛ بنابراین احتمال قرارگرفتن پرتو نزدیک صورت بیشتر می‌شود. هرگز خط را به چشم افراد یا حیوانات نتابانید، از نگاه‌کردن مستقیم به خروجی لیزر خودداری کنید و محل کار را طوری بچینید که رهگذر وارد مسیر نشود.

پایه را روی نردبان، سطح مایل یا لبه باریک بدون مهار استفاده نکنید. افتادن LI1 می‌تواند هم دستگاه را خراب کند و هم مسیر پرتو را ناگهان تغییر دهد.

نگهداری مفصل و رزوه

براده چوب و گچ را با برس نرم از رزوه و شیارها بیرون بیاورید. برای روان‌کردن مفصل روغن رقیق نریزید؛ روغن می‌تواند به کف چسبی برسد و اصطکاک قفل را کم کند. اگر مفصل لقی دائمی دارد، با سفت‌کردن افراطی پنهانش نکنید.

هنگام حمل، LI1 را از پایه جدا کنید تا ضربه به ابزار به رزوه و مفصل منتقل نشود. محافظ سطح چسبی را دوباره بگذارید و پایه را جدا از پیچ‌های آزاد کیف ابزار نگه دارید.

جمع‌بندی انتخاب Holder BR1

BR1 برای کاربری مناسب است که ATuMan LI1 دارد و به یک تکیه‌گاه رومیزی کوچک با تنظیم شیب و چرخش نیاز دارد. پایه بیضی، ستون آلومینیومی، قفل‌های شیاردار و کف ضدلغزش، موقعیت ابزار را نسبت به نگه‌داشتن با دست پایدارتر می‌کنند.

پیش از خرید، مدل LI1 و محل رزوه را تطبیق دهید و فراموش نکنید که سفارش فقط پایه است. پس از نصب نیز دقت زاویه‌سنج را با مرجع کنترل کنید؛ نگهدارنده حرکت را کم می‌کند، اما کالیبراسیون دستگاه یا خطای سطح را اصلاح نمی‌کند.

پرسش‌های متداول

آیا تراز LI1 همراه BR1 است؟

خیر، این محصول فقط پایه و نگهدارنده است و LI1 جداگانه تهیه می‌شود.

آیا پایه برای همه ترازهای لیزری مناسب است؟

خیر. سازگاری ثبت‌شده با ATuMan LI1 است؛ مدل و رزوه ابزار دیگر باید جداگانه تطبیق داده شود.

آیا می‌توان پایه را به دیوار چسباند؟

کف نانو برای سطح صاف طراحی شده، اما نصب عمودی خطر سقوط دارد. استفاده رومیزی پایدار، انتخاب ایمن‌تری است مگر سازنده برای سطح و وزن موردنظر صریحاً تأیید کرده باشد.

چرا پس از سفت‌کردن، خط جابه‌جا می‌شود؟

قفل‌کردن مفصل می‌تواند حرکت بسیار کوچکی ایجاد کند. زاویه را کمی جبران کنید و پس از رهاکردن دست، عدد و خط را دوباره بخوانید.
