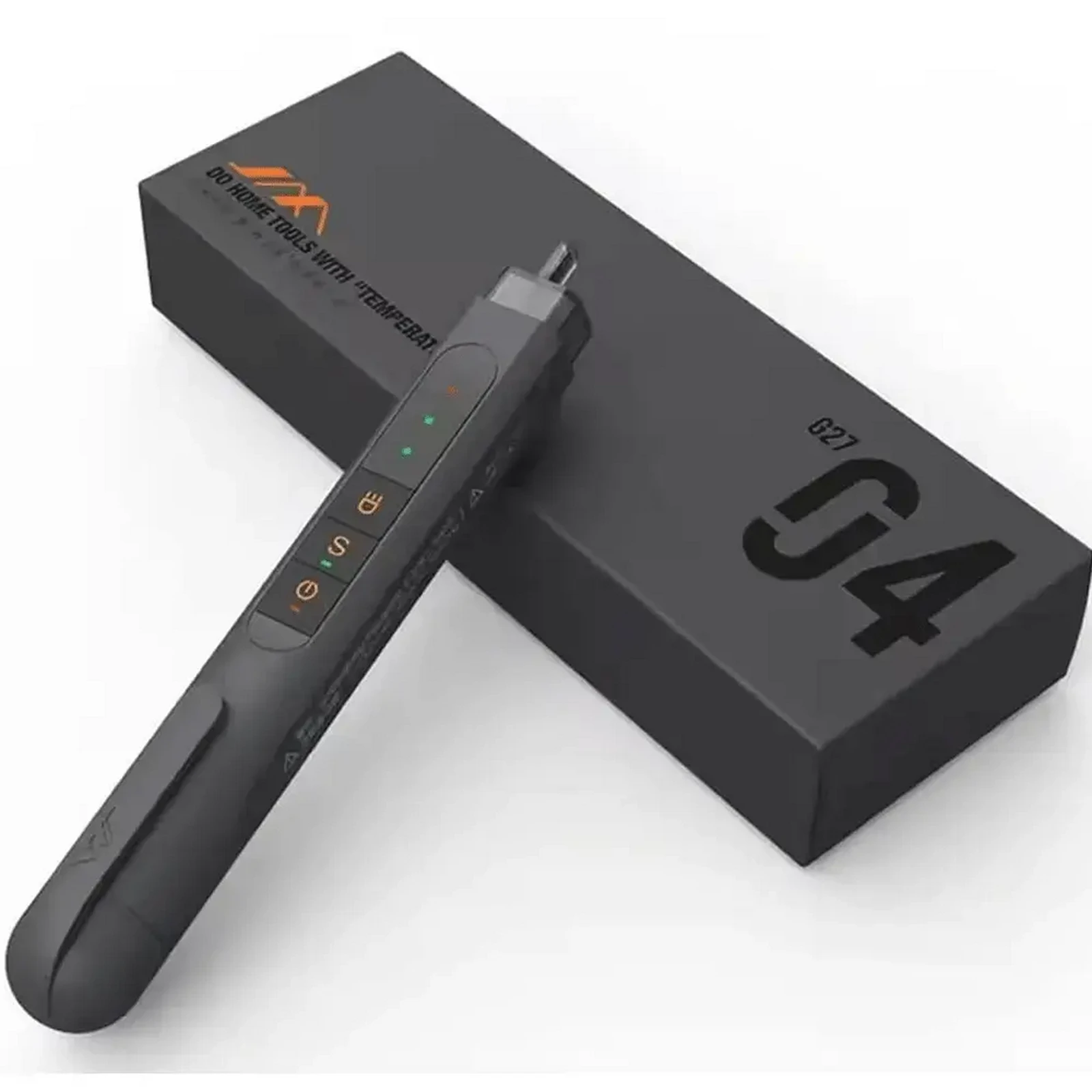

فازمتر دیجیتال شیائومی مدل JIMIHOME G2704
JIMIHOME G2704
توضیحات کوتاه
فازمتر دیجیتال غیرتماسی JIMIHOME G2704 یک آشکارساز قلمی برای تشخیص میدان الکتریکی اطراف سیم، پریز و تجهیزات دارای ولتاژ AC است. مدل رسمی آن JM-G2704 بوده و با دو سطح حساسیت H و L، هشدار صوتی و نوری، چراغ سفید و تغذیه دو باتری AAA کار میکند. این دستگاه ولتاژ را بهصورت عددی اندازهگیری نمیکند.
بازه کاری اعلامشده سازنده 12/48 تا 1000 ولت AC در فرکانس 50/60 هرتز است. پیش از هر بررسی باید عملکرد قلم روی یک منبع برقِ شناختهشده آزمایش شود و نبود هشدار هرگز بهتنهایی اثبات بیبرقبودن مدار نیست. عنوان بازار ممکن است آن را «فازمتر دیجیتال شیائومی» بنامد، اما نام سازنده روی محصول و منابع رسمی JIMIHOME است.
فازمتر دیجیتال JIMIHOME G2704 چه کاری انجام میدهد؟
JIMIHOME JM-G2704 یک آشکارساز ولتاژ غیرتماسی یا NCV است. نوک شفاف قلم به عایق سیم، سطح پریز یا بدنه بیرونی تجهیز نزدیک میشود و دستگاه با حسکردن میدان الکتریکی اطراف هادی AC، هشدار نوری و صوتی میدهد. برای بررسی اولیه وجود برق، دنبالکردن تقریبی مسیر یک سیم و پیداکردن نقطهای که پاسخ دستگاه تغییر میکند کاربرد دارد؛ اما مولتیمتر نیست و عدد ولتاژ، جریان، مقاومت یا پیوستگی مدار را نمایش نمیدهد.
در بازار ایران این کالا با عبارت فازمتر دیجیتال شیائومی G2704 هم جستوجو میشود، ولی نام درجشده روی محصول و مرجع سازنده JIMIHOME است. مدل دقیق JM-G2704 را هنگام مقایسه لوازم، دفترچه و مشخصات در نظر بگیرید تا آن را با قلمهای مشابه یا مدلهای دارای نمایشگر عددی اشتباه نگیرید.
نوع تشخیص
ولتاژ AC بهصورت غیرتماسی؛ بدون نمایش مقدار عددی.
حساسیت
دو حالت دستی H و L برای محیطها و فاصلههای متفاوت.
نوع هشدار
چراغهای وضعیت و بیزر، همراه چراغ سفید کمکی.
مشخصات تأییدشده JM-G2704 چیست؟
صفحه رسمی JIMIHOME بازه کاری این مدل را 12/48 تا 1000 ولت AC و فرکانس را 50/60 هرتز اعلام میکند. عبارت 12/48 به دو آستانه حساسیت مرتبط است و نباید مانند یک مولتیمتر عددخوان تفسیر شود. دستگاه با دو باتری 1.5 ولتی AAA تغذیه میشود، پس وجود باتری داخل بسته را باید از اطلاعات نهایی سفارش بررسی کرد و نباید آن را از نوع تغذیه نتیجه گرفت.
سازنده برای این مدل چراغ سفید، هشدار صوتی و نوری، نشانگر کاهش باتری و خاموشی خودکار پس از پنج دقیقه را ثبت کرده است. مرجع JIMIHOME Korea همچنین ردههای CAT III 1000V و CAT IV 600V را برای JM-G2704 درج میکند. رده CAT مجوز کار بدون دستورالعمل و تجهیزات حفاظت فردی نیست و کاربر نباید از محدوده، روش یا محیط تعریفشده برای ابزار فراتر برود.
دو باتری AAA؛ همراهبودن باتری وابسته به اقلام سفارش است.
50 یا 60 هرتز برای تشخیص میدان ولتاژ متناوب.
پس از پنج دقیقه برای کاهش مصرف باتری.
حالت H و L چه تفاوتی دارند؟
کلید حساسیت، پاسخ NCV را بین حالت بالا و پایین تغییر میدهد. حالت H برای دریافت میدان ضعیفتر یا بررسی از فاصله بیشتر حساستر است، اما در محیط شلوغ با چند سیم مجاور ممکن است محدوده وسیعتری واکنش نشان دهد. حالت L برای نزدیکشدن مرحلهای به یک هادی و محدودکردن پاسخ در محیطهای متراکم مفیدتر است. نتیجه به ضخامت عایق، فاصله، آرایش سیمها و میدانهای اطراف وابسته است.
برای مقایسه درست، قلم را با زاویه و فاصله ثابت حرکت دهید و فقط یک پارامتر را تغییر دهید. پاسخ قویتر یا تعداد چراغ بیشتر، عدد دقیق ولتاژ نیست. اگر تشخیص محل سیم یا قطعی اهمیت ایمنی دارد، پاسخ قلم را بهعنوان نشانه اولیه ببینید و نتیجه نهایی را با روش مناسب دیگری تأیید کنید.
روش استفاده ایمن از فازمتر غیرتماسی چیست؟
- بازرسی ظاهری: نوک شفاف، بدنه، درپوش باتری و کلیدها نباید ترک، شکستگی یا لقی داشته باشند.
- آزمون پیش از کار: دستگاه را روشن کنید و پاسخ آن را روی منبع AC شناختهشدهای که برقداربودنش تأیید شده است بررسی کنید.
- انتخاب حساسیت: با توجه به تراکم سیمها از L شروع کنید و در صورت نیاز H را انتخاب کنید.
- نزدیککردن کنترلشده: نوک را به روکش سالم کابل یا سطح بیرونی پریز نزدیک کنید؛ آن را داخل بخش فلزی یا سیم لخت فرو نبرید.
- تأیید پس از کار: دوباره روی همان منبع شناختهشده آزمایش کنید تا خرابی یا افت باتری در طول بررسی پنهان نمانده باشد.
اگر بدنه آسیب دیده، دستگاه پاسخ نامنظم دارد یا نشانگر باتری ضعیف فعال شده است، از ادامه استفاده خودداری کنید. برای کار روی تابلو، مدارهای پرانرژی یا محیط مرطوب، مقررات محلی، ابزار مناسب، قفل و برچسبگذاری و تجهیزات حفاظت فردی اولویت دارند. این قلم جایگزین صلاحیت برقکار یا روش رسمی بیبرقکردن مدار نیست.
چراغها و بیزر چه چیزی را نشان میدهند؟
هشدار صوتی و نوری وجود میدان قابل تشخیص را اعلام میکند. افزایش پاسخ میتواند با نزدیکشدن نوک به هادی یا قویترشدن میدان همراه باشد، اما چراغها نمایشگر عدد دقیق ولتاژ نیستند. سیمهای مجاور، کابل شیلددار، عمق سیم داخل دیوار، اتصال زمین، نوع عایق و وضعیت باتری میتوانند شدت پاسخ را تغییر دهند.

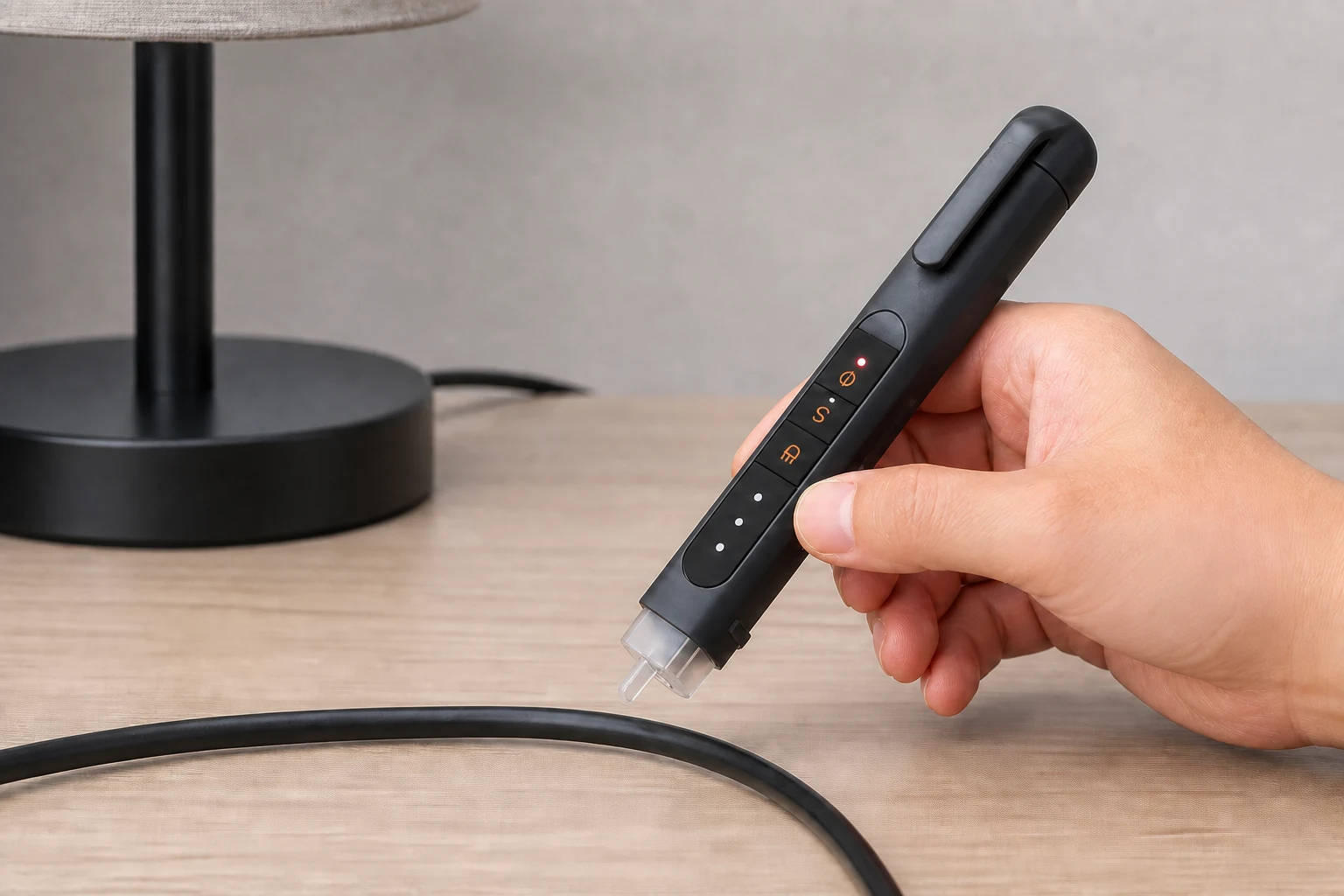

چراغ سفید برای دیدن بهتر محل کار در فضای تاریک طراحی شده است و ابزار اندازهگیری جداگانهای محسوب نمیشود. در تصویر محتوایی این صفحه هیچ پرتو یا نقطه لیزری روی کابل وجود ندارد؛ G2704 با نزدیکشدن نوک به میدان الکتریکی کار میکند، نه با تاباندن نور روی هادی.
G2704 برای چه بررسیهایی مناسب نیست؟
این مدل مقدار ولتاژ را روی نمایشگر نشان نمیدهد، پس برای تشخیص 220 یا 230 ولت، اندازهگیری افت ولتاژ، آزمایش مقاومت، جریان، دیود یا پیوستگی مناسب نیست. همچنین نبود هشدار را نباید مبنای لمس سیم یا بازکردن مدار قرار داد. برای این تصمیمها به ابزار اندازهگیری مناسب و روش ایمنی معتبر نیاز است.
ادعای پیداکردن دقیق قطعی داخل دیوار نیز به شرایط مسیر و میدان بستگی دارد. تغییر ناگهانی هشدار میتواند یک سرنخ باشد، ولی برای تخریب دیوار یا تعمیر سیمکشی مدرک کافی نیست. اگر مسیر چند کابل کنار هم است یا نتیجه تکرارپذیر نیست، بررسی را به متخصص بسپارید.
پیش از خرید فازمتر دیجیتال G2704 چه چیزهایی را تطبیق دهیم؟

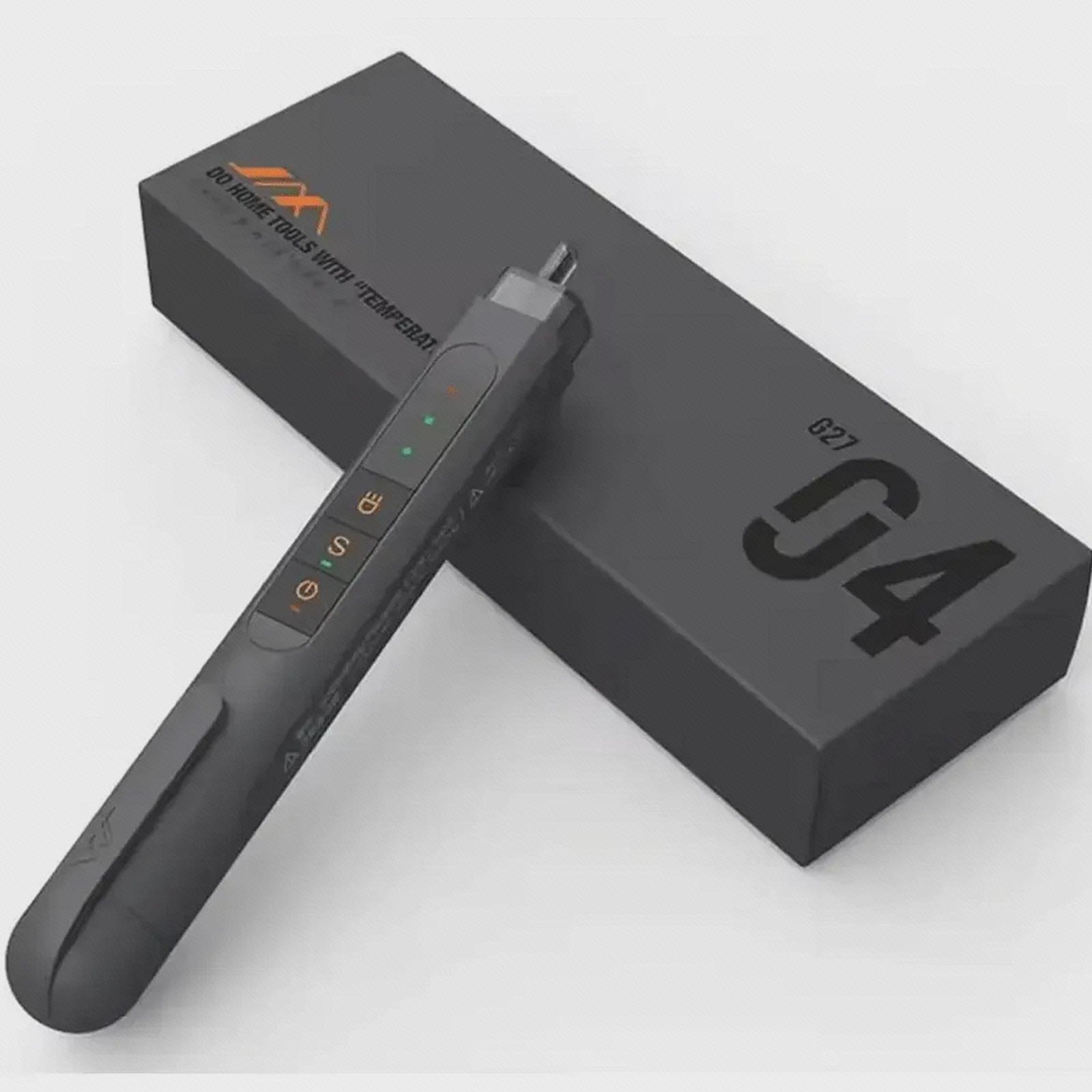

روی بدنه و اطلاعات کالا باید نام JM-G2704، نوک شفاف، گیره پشت، سه نقطه نشانگر و سه بخش کنترل عمودی دیده شوند. بعضی فروشگاهها عنوان شیائومی را برای محصولات اکوسیستم بهکار میبرند، اما مرجع فنی این محصول JIMIHOME است. اگر دنبال ابزار عددخوان یا تماسدار هستید، این مدل پاسخ آن نیاز نیست.
برای مشاهده گزینههای مرتبط میتوانید دسته ابزار آلات شیائومی را بررسی کنید، اما نوع تست، رده ایمنی، بازه کاری و مدل هر ابزار را جداگانه بخوانید. همراهبودن باتری، لوازم جانبی و جزئیات بسته نیز باید از گزینه انتخابی و اطلاعات نهایی سفارش مشخص شود.
پرسشهای متداول JIMIHOME G2704
آیا G2704 ولتاژ را عددی نشان میدهد؟
خیر؛ این مدل آشکارساز غیرتماسی با چراغ و بیزر است و نمایشگر عددی ندارد.
بازه تشخیص آن چقدر است؟
سازنده بازه 12/48 تا 1000 ولت AC در 50/60 هرتز را اعلام کرده است.
حالت H و L برای چیست؟
برای تغییر دستی حساسیت NCV؛ H حساستر و L محدودتر است، اما هیچکدام عدد ولتاژ را نشان نمیدهند.
آیا نبود بوق یعنی مدار بیبرق است؟
خیر؛ عملکرد دستگاه و مدار باید با روش تأییدشده دیگری نیز بررسی شود.
چه باتریای لازم دارد؟
دو باتری 1.5 ولتی AAA؛ وجود باتری در بسته را از اطلاعات سفارش بخوانید.
آیا برند مستقیم آن شیائومی است؟
نام درجشده در منابع رسمی JIMIHOME و مدل JM-G2704 است؛ عنوان شیائومی عبارت رایج بازار است.
