SKU -54462

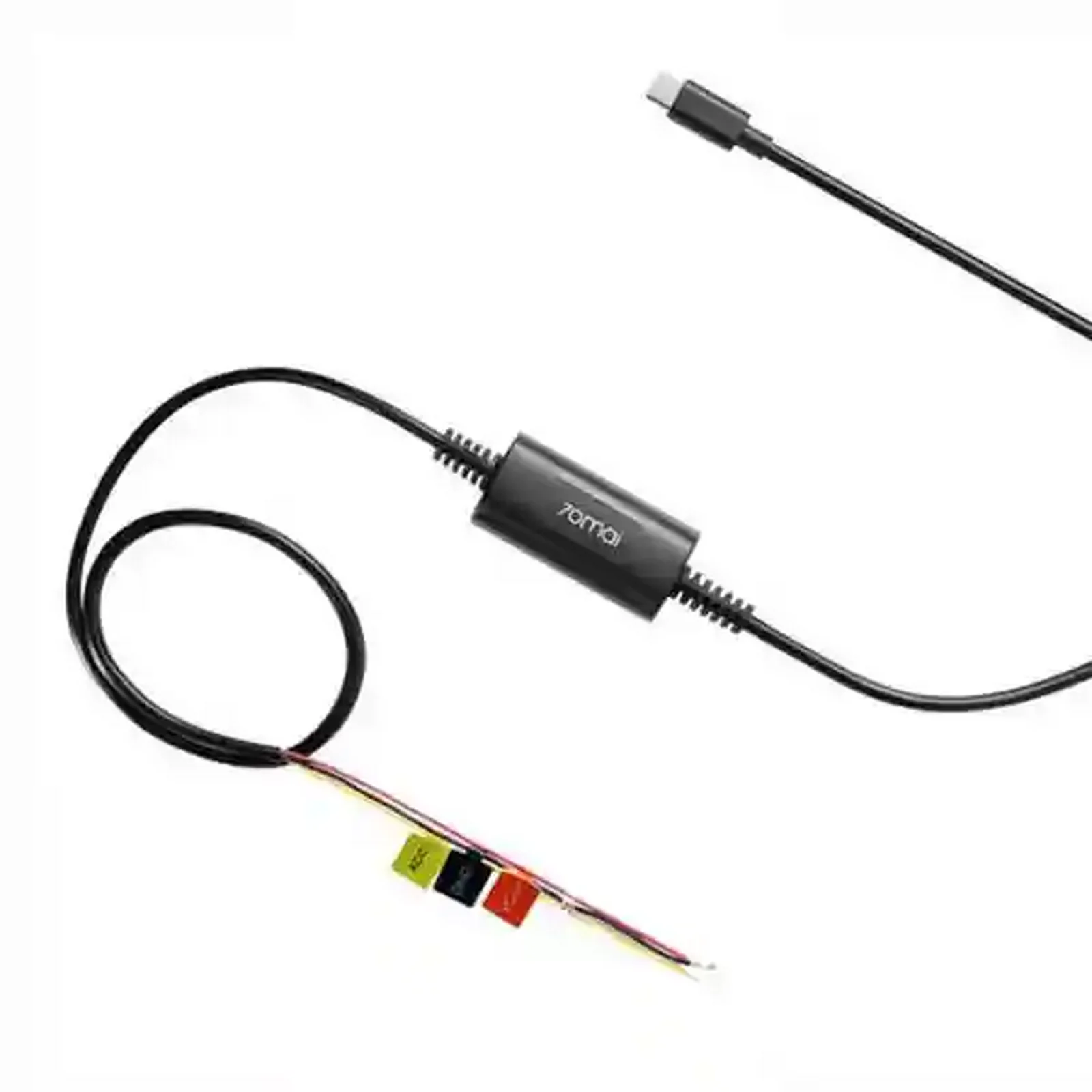

کیت سخت افرازی دوربین خودرو شیائومی مدل 70Mai Midrive UP03
توضیحات کوتاه
کیت برق 70mai UP03؛ تغذیه Type-C برای حالت پارکینگ

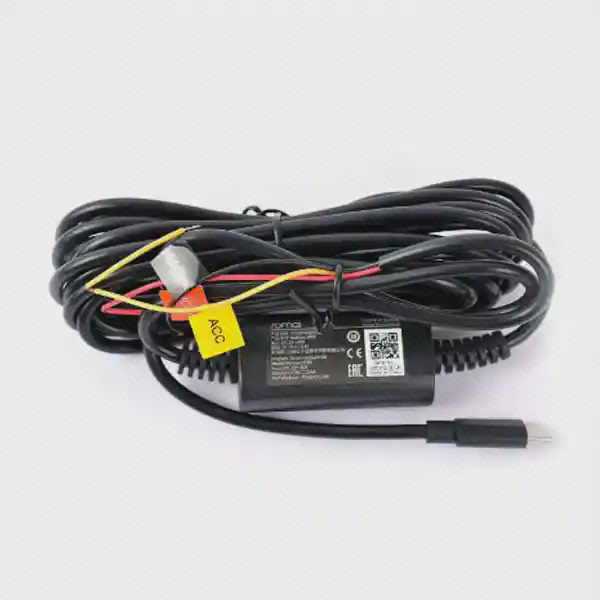

70mai Midrive UP03 یک کیت اتصال مستقیم دوربین خودرو به برق خودرو است. ورودی رسمی آن DC ۱۲ تا ۳۰ ولت و خروجی ۵ ولت / ۲٫۴ آمپر است؛ کابل این SKU سه متر طول دارد و به یک کانکتور USB‑C ختم میشود. کاربرد اصلی آن فراهمکردن تغذیه لازم برای قابلیتهای حالت پارکینگِ دوربین سازگار است.
در مشخصات ایرانشیا سازگاری با A810، M500 و Omni X200 و محافظ ولتاژ پایین ۱۱٫۶ ولت ثبت شده است. ضبط پارکینگ، تشخیص حرکت یا تایملپس باید در خود دوربین پشتیبانی و فعال شود؛ UP03 بهتنهایی قابلیت نرمافزاری تازهای به دوربین نامتناسب اضافه نمیکند.
برای مقایسه کیت و تجهیزات همگروه، صفحه کیت برق دوربین خودرو را ببینید. نصب سهسیمه در جعبه فیوز باید بر اساس نقشه خودرو و برچسب خود کابل توسط نصاب واجد صلاحیت انجام شود، نه فقط بر پایه رنگ سیمها.
راهنمای سازگاری، سیمکشی و حالت پارکینگ

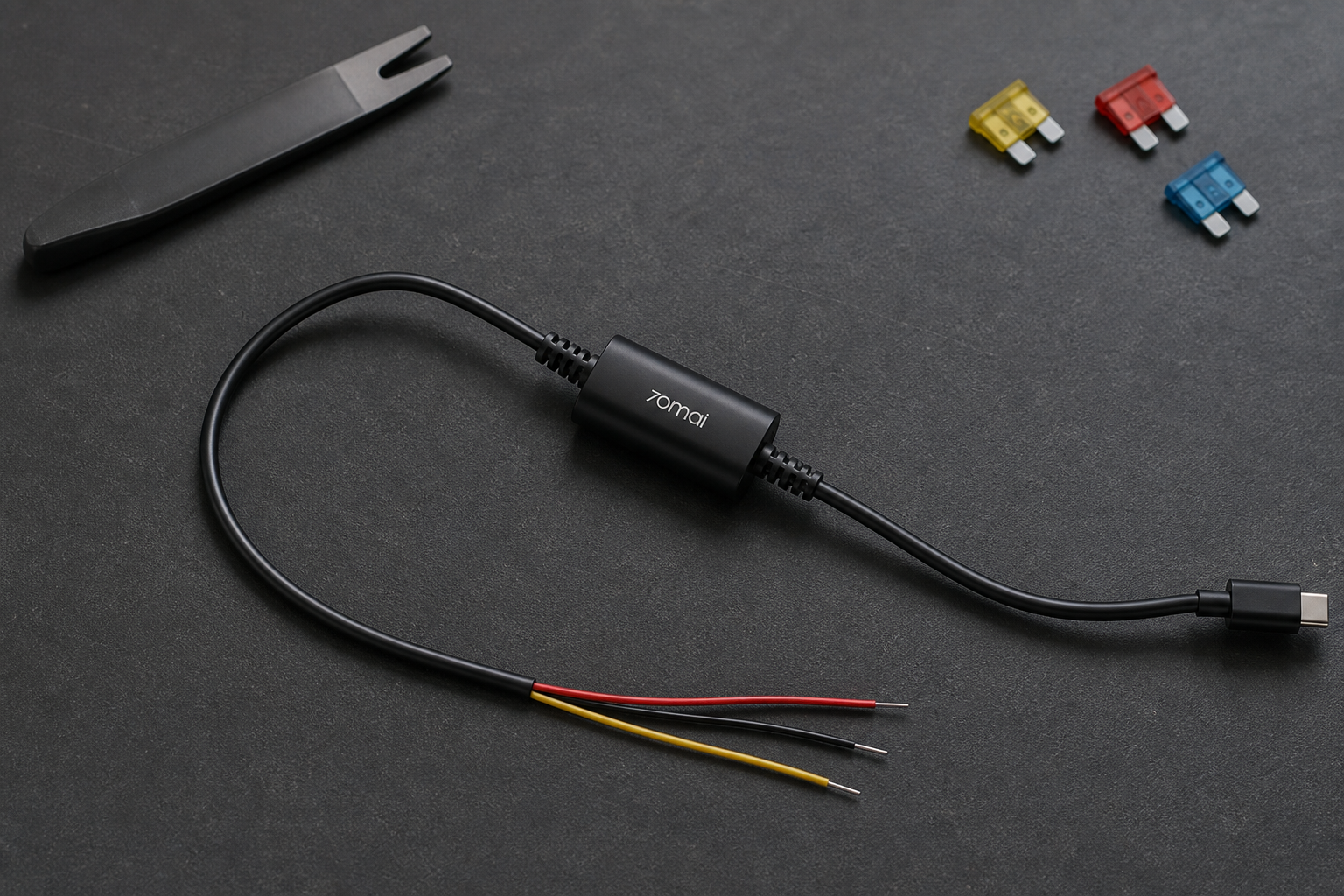

کیت سختافزاری 70mai UP03؛ برق پایدار دوربین بدون اشغال فندکی

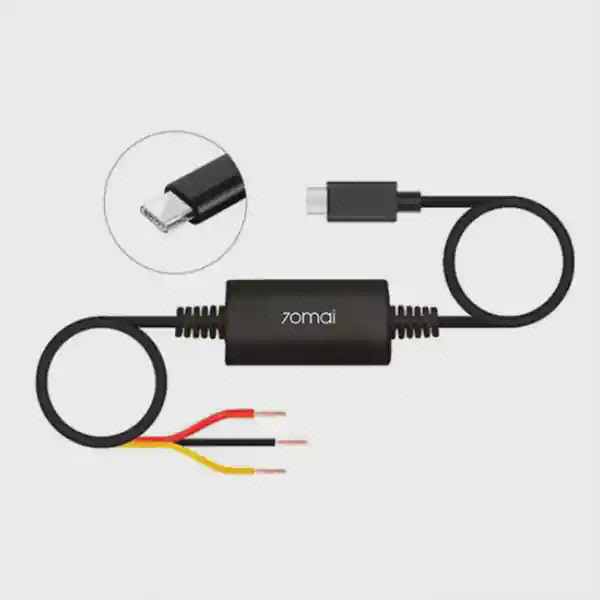

UP03 میان برق خودرو و ورودی USB‑C دوربین قرار میگیرد. انتخاب درست فیوز، اتصال اصولی سه مسیر و کنترل سازگاری دوربین، از خود خرید کابل مهمتر است.
UP03 دقیقاً چه کاری انجام میدهد؟
کابل فندکی معمولاً با خاموششدن خودرو برق دوربین را قطع میکند. کیت سختافزاری میتواند یک مسیر برق دائم، یک سیگنال وضعیت سوییچ و اتصال زمین را از جعبه فیوز بگیرد و برق تنظیمشده ۵ ولت را به دوربین برساند. به این ترتیب، دوربین سازگار میتواند ورود خودرو به حالت پارک را تشخیص دهد و قابلیت ازپیشساخته خود را اجرا کند.
این توضیح به معنی ضبط دائمی تضمینشده نیست. نوع حالت پارکینگ، تشخیص حرکت، تایملپس، مدت نگهداری فایل و رفتار هنگام افت ولتاژ را مدل دوربین، کارت حافظه، تنظیمات برنامه و شرایط خودرو تعیین میکنند.
چهار کنترل پیش از خرید
این SKU به USB‑C ختم میشود. شکل کانکتور و محل ورودی دوربین را روی دستگاه واقعی ببینید.
A810، M500 و Omni X200 در مشخصات فروشگاه ثبت شدهاند؛ نسخه منطقهای و دفترچه همان دوربین را نیز بررسی کنید.
دامنه ورودی ۱۲ تا ۳۰ ولت است، ولی فیوز مناسب و مسیر ACC/دائم باید با نقشه همان خودرو انتخاب شود.
عبور کابل نزدیک ایربگ، انتخاب فیوز یا اتصال زمین ضعیف میتواند خطر و خطای عملکرد ایجاد کند.
ترتیب اصولی نصب
- خاموشکردن خودرو و مطالعه نقشه فیوز و راهنمای دوربین
- انتخاب فیوزهای مجاز با ظرفیت و مسیر مناسب
- تأیید برق دائم، ACC و زمین با ابزار اندازهگیری
- اتصال مطابق برچسب، بدون تکیه بر رنگ سیم
- عبور کابل دور از ایربگ، پدال، لبه تیز و قطعات متحرک
- آزمون روشن/خاموش، پارکینگ و افت ولتاژ پیش از بستن تریم
پس از نصب چه چیزهایی تست شوند؟
- ورود و خروج درست دوربین از حالت پارکینگ
- خاموششدن بدون تأخیر غیرعادی یا راهاندازی حلقهای
- نبود هشدار روی داشبورد و سالمماندن تجهیزات همان مدار
- ثبت فایل واقعی با تنظیم انتخابشده و کارت حافظه مناسب
- ثابتبودن کابل و نبود فشار روی کانکتور USB‑C
محافظ ولتاژ پایین ۱۱٫۶ ولت را چگونه بخوانیم؟
این آستانه در مشخصات همین لیست ثبت شده است و هدف آن قطع تغذیه پیش از افت بیشازحد باتری خودرو است. وضعیت واقعی باتری، دما، سن باتری، افت سیمکشی و الگوی استفاده بر حاشیه ایمنی اثر میگذارند؛ بنابراین وجود مدار محافظ جای تست باتری و نصب صحیح را نمیگیرد.
عدد ۱۱٫۶ ولت را بهصورت خودکار به سامانه ۲۴ ولت تعمیم ندهید. اگر خودرو ۲۴ ولتی است یا مدار خاصی دارد، رفتار نسخه فیزیکی UP03 و دستورالعمل رسمی باید توسط نصاب بررسی شود.
پرسشهای متداول 70mai UP03
آیا UP03 حالت پارکینگ را فعال میکند؟
برق و سیگنال لازم را فراهم میکند؛ خود دوربین باید آن حالت را پشتیبانی کند و تنظیم مربوط در برنامه یا منو فعال باشد.
خروجی کابل چقدر است؟
بر اساس منبع رسمی 70mai، خروجی ۵ ولت و ۲٫۴ آمپر است و ورودی ماژول DC ۱۲ تا ۳۰ ولت را میپذیرد.
برای A810 مناسب است؟
A810 در سازگاری ثبتشده این SKU آمده است؛ نسخه منطقهای، ورودی USB‑C و دفترچه دوربین خود را نیز تطبیق دهید.
میتوانم خودم نصب کنم؟
اگر تجربه جعبه فیوز، مولتیمتر، مسیر ایربگ و استاندارد اتصال ندارید، نصب را به برقکار خودرو یا نصاب واجد صلاحیت بسپارید.
طول کابل کافی است؟
طول ثبتشده سه متر است. مسیر واقعی از محل دوربین تا جعبه فیوز را در امتداد تریم اندازه بگیرید، نه بهصورت خط مستقیم.
