داک شارژ استوک جارو رباتیک شیائومی Dreame D9 Max Gen 2
توضیحات کوتاه
داک شارژ استوک Dreame D9 Max Gen 2 پایه سفید و مشکی مدل RCS0 برای جارو رباتیک D9 Max Gen 2 با کد دستگاه RLD34GA است. این قطعه با دو کنتاکت فنری روی سینی، خروجی 19.8 ولت و 1 آمپر را به ربات منتقل میکند و پنل براق جلویی به پیدا کردن محل بازگشت کمک میکند. ابعاد رسمی داک 130 × 126 × 93.21 میلیمتر و وزن آن حدود 0.38 کیلوگرم است.
این محصول یک داک ساده شارژ است و مخزن یا موتور تخلیه خودکار ندارد. بهدلیل استوکبودن، کد RCS0 روی برچسب، سلامت هر دو پین، کابل خاکستری، سینی و پنل مشکی را برای همان واحد تحویلی کنترل کنید. اشتراک ظاهری یا کد داک با محصولات دیگر بهتنهایی سازگاری را ثابت نمیکند؛ تطبیق با D9 Max Gen 2 اصل انتخاب است. برای مشاهده قطعات مرتبط، بخش لوازم جانبی جارو رباتیک دریم را ببینید.
داک D9 Max Gen 2 دقیقاً چه کاری انجام میدهد؟

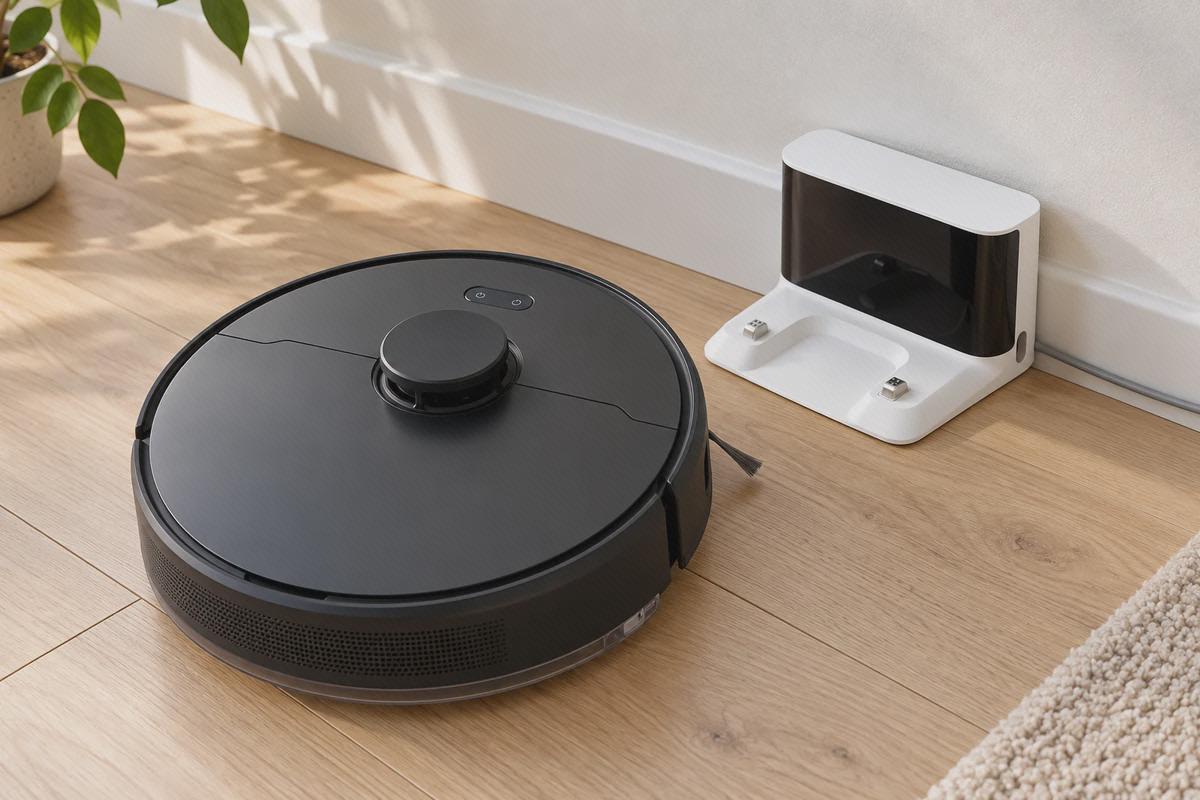

پایه شارژ فقط منبع برق نیست؛ یک نقطه ثابت در نقشه خانه است که جارو رباتیک بعد از پایان نظافت یا کاهش شارژ به آن برمیگردد. دو پین برجسته روی سینی با صفحات زیر ربات تماس پیدا میکنند و پنل مشکی عمودی، بخشی از فرایند تشخیص و همراستاشدن دستگاه با پایه است. اگر داک در جای مناسبی باشد، ربات میتواند بدون جابهجایی دستی مسیر برگشت را پیدا کند.
در این صفحه درباره نسخه سفید و مشکی ثبتشده برای Dreame D9 Max Gen 2 صحبت میکنیم. بدنه کوتاه، سینی کمارتفاع و کابل خروجی از سمت راست/پشت در عکس همین کالا دیده میشوند. این شکل را نباید با برجهای بلند Auto-Empty اشتباه گرفت؛ RCS0 موجود در این SKU گردوغبار را از مخزن ربات بیرون نمیکشد و تنها وظیفه شارژ و ایجاد نقطه بازگشت را بر عهده دارد.
مدل RLD34GA و RCS0 را کنار هم بررسی کنید
راهنمای رسمی D9 Max Gen 2، کد RLD34GA را برای ربات و RCS0 را برای داک ثبت کرده است. هنگام خرید قطعه جایگزین، نام بازاری بهتنهایی کافی نیست؛ بهتر است برچسب زیر ربات و برچسب داک فعلی یا معیوب را ببینید. عبارتهایی مثل D9، D9 Max و D9 Max Gen 2 نزدیک به هم هستند، اما نسل، چینش اتصالات یا نسخه عرضه میتواند متفاوت باشد.
ممکن است کد RCS0 در اسناد محصول دیگری هم دیده شود. این اشتراک لزوماً به معنی سازگاری قطعی هر نمونه موجود در بازار با همه مدلها نیست. شکل سینی، فاصله دو کنتاکت، خروجی برق، نسخه منطقهای و اتصال کابل باید با ربات شما هماهنگ باشند. این صفحه سازگاری را برای D9 Max Gen 2 اعلام میکند و برای مدل دیگر باید مدرک جداگانه از دفترچه یا پشتیبانی همان مدل داشت.
مشخصات برق روی برچسب چه میگویند؟
| مشخصه | مقدار رسمی | کاربرد در بررسی |
|---|---|---|
| مدل داک | RCS0 | تطبیق هویت قطعه |
| ورودی | 100–240V~، 50/60Hz، 0.5A | بررسی نوشته برچسب و نسخه برق |
| خروجی | 19.8V DC، 1A | تطبیق مدار شارژ با ربات |
| ابعاد | 130 × 126 × 93.21 میلیمتر | تشخیص اندازه و فضای نصب |
| وزن | حدود 0.38 کیلوگرم | مرجع مشخصات قطعه |
| زمان مرجع شارژ | حدود 6 ساعت | تشخیص تأخیر غیرعادی شارژ |
ورودی گسترده 100 تا 240 ولت به معنی آن نیست که هر کابل یا تبدیل ناشناختهای مناسب است. روکش کابل، دوشاخه، اتصال به بدنه و نبود آثار گرما باید کنترل شوند. اگر کابل لق است، جرقه دیده میشود یا اطراف ورودی تغییر رنگ داده، داک را به برق نزنید. قطعه استوک باید قبل از تحویل با کابل و پریز مناسب همان بازار آزموده شود.
ظاهر نسخه سفید و مشکی چه نشانههایی دارد؟

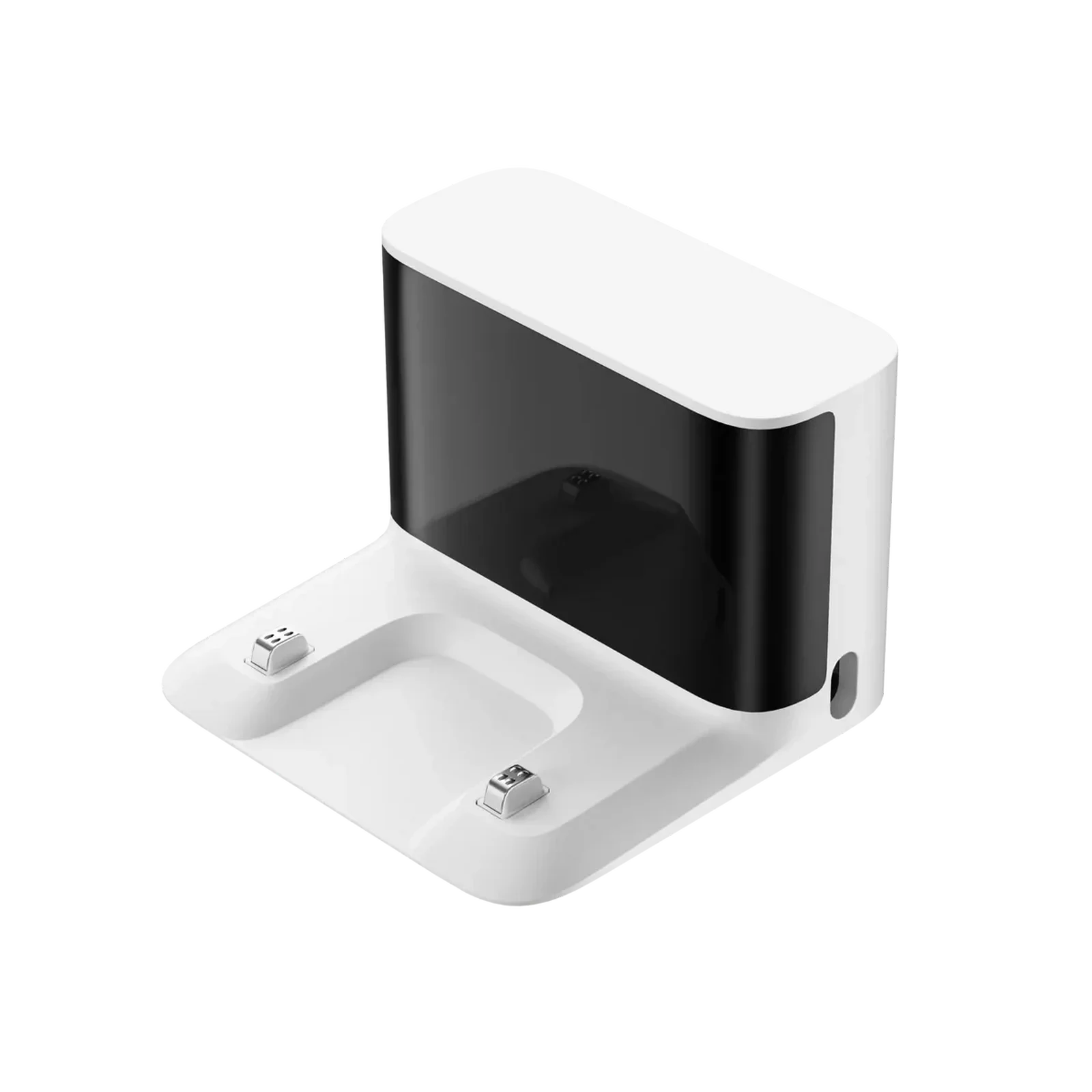

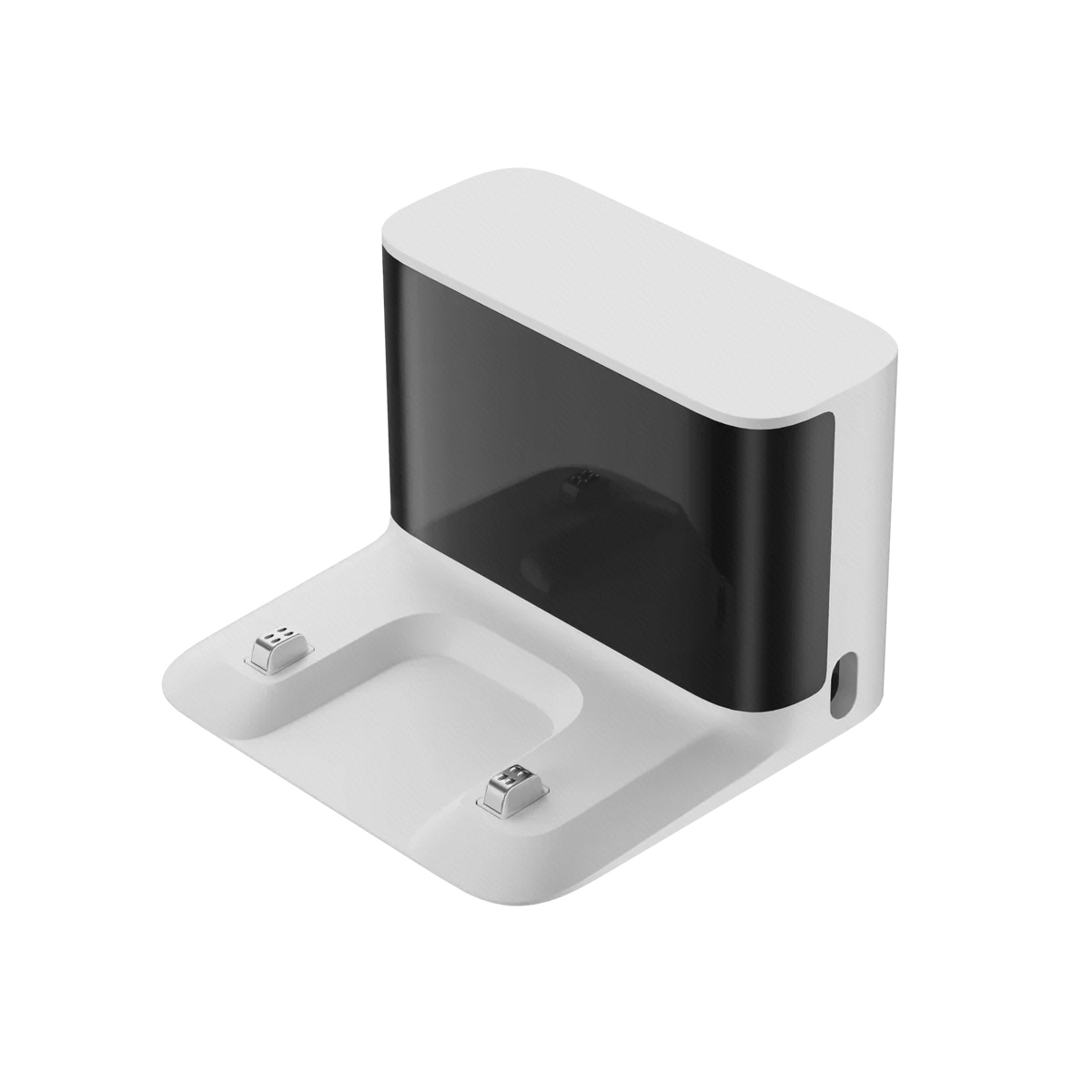

در عکس محصول، قسمت بالایی و سینی سفید است و پنل براق مشکی از روبهرو تا گوشهها ادامه دارد. دو کنتاکت نقرهای با فاصله مشخص در چپ و راست سینی قرار گرفتهاند و یک فرورفتگی کمعمق میان آنها دیده میشود. در پهلوی راست نیز جزئیات بیضیشکل کوچک و مسیر کابل خاکستری وجود دارد. همین ترکیب، مرجع بصری این واحد است.
خط سطحی روی پنل استوک الزاماً ایراد شارژ نیست، اما شکستگی سینی یا تغییر ارتفاع یک پین مهم است. هر پین را با فشار بسیار ملایم آزمایش کنید؛ باید پایین برود و آزادانه به جای خود برگردد. کنتاکت فرورفته، کج یا سیاهشده میتواند اتصال را لحظهای کند. همچنین پایه را روی سطح صاف بگذارید تا تاب سینی یا لقزدن بدنه آشکار شود.
جای درست نصب با متر قابل سنجش است

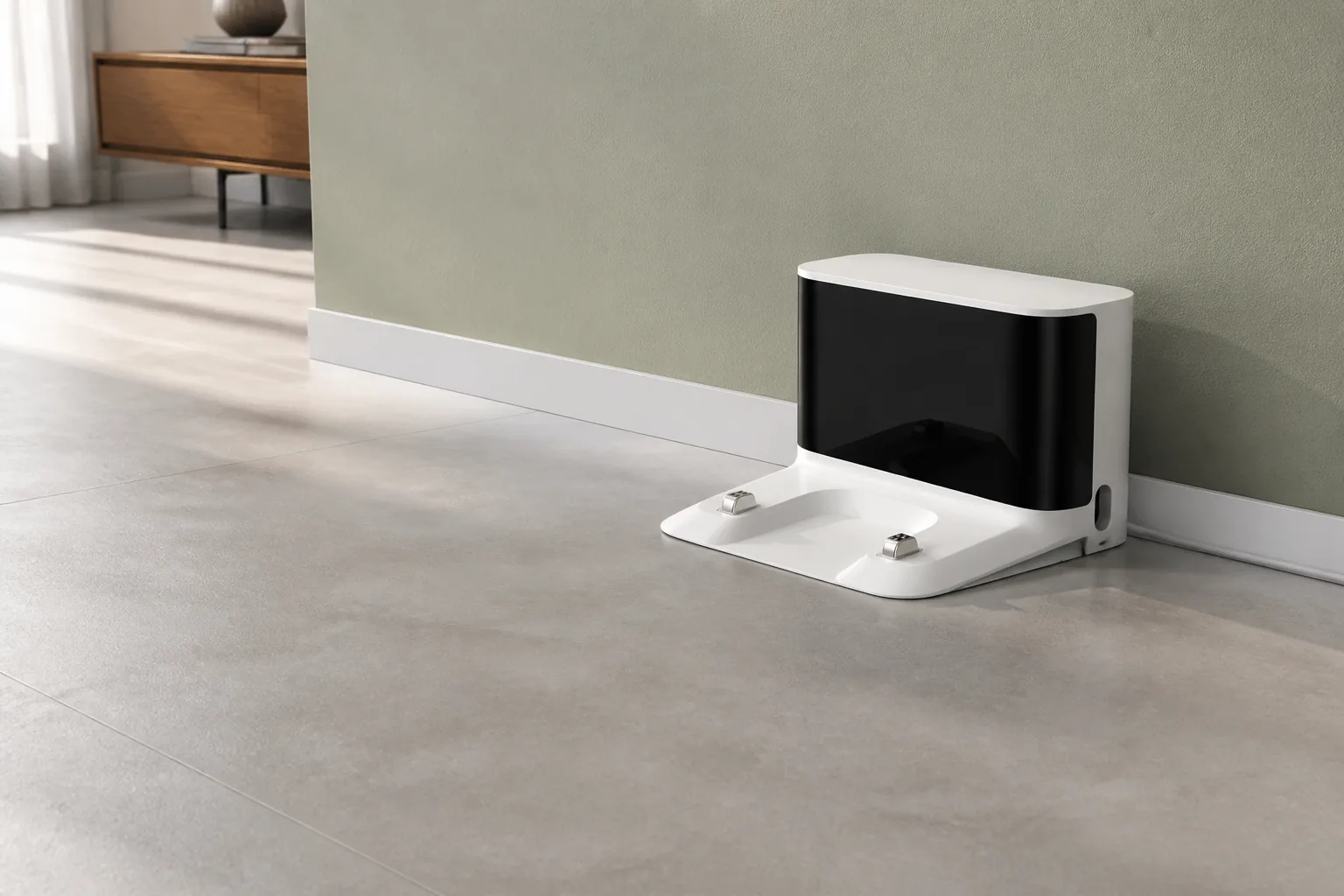

دریمی برای اطراف داک حداقل نیم متر فضای آزاد در هر طرف و حدود 1.5 متر در جلو توصیه میکند. پایه را روی کف تراز و چسبیده به دیوار قرار دهید؛ مسیر جلوی آن نباید با پایه صندلی، گلدان، کابل رها، لبه ضخیم فرش یا اختلاف سطح بسته شود. فضای ظاهراً خالی اگر مسیر مستقیم نزدیکشدن را قطع کند، برای بازگشت خودکار کافی نیست.
کابل را کنار قرنیز مرتب کنید و مقدار اضافه را وارد مسیر چرخها نکنید. نور مستقیم شدید خورشید روی پنل و نقطهای با پوشش ضعیف Wi‑Fi نیز انتخاب مناسبی نیست. پس از تعیین محل، داک را بیدلیل جابهجا نکنید؛ تغییر مختصات پایه میتواند ربات را وادار کند مسیر قبلی را اشتباه جستوجو کند.
آیا چسباندن داک به کف لازم است؟
اگر پایه هنگام ورود ربات روی سرامیک صیقلی عقب میرود، ثابتکردن اصولی آن میتواند کمک کند؛ اما پیش از چسب، کف و زیر داک باید خشک و تمیز باشند. روی پارکت حساس، سنگ متخلخل یا خانه اجارهای ابتدا اثر چسب را بررسی کنید. هدف جلوگیری از حرکت پایه است، نه پوشاندن مسیر هوا یا ایجاد سطح ناهموار زیر سینی.
چکلیست خرید داک استوک
- برچسب مدل RCS0 و خروجی 19.8V⎓1A را بخوانید.
- مدل ربات را با RLD34GA و نام D9 Max Gen 2 تطبیق دهید.
- بازگشت فنری هر دو کنتاکت و همارتفاعبودن آنها را آزمایش کنید.
- سینی را از نظر ترک، تاب و شکستگی لبهها بررسی کنید.
- پنل مشکی را برای شکستگی عمیق یا پوشیدگی غیرعادی ببینید.
- کابل و محل خروج آن را از نظر بریدگی، لهشدگی و آثار حرارت کنترل کنید.
- اقلام همراه، نوع دوشاخه و مهلت تست را برای همین واحد استوک بپرسید.
- در مهلت تست، برگشت خودکار و یک چرخه شارژ پیوسته را امتحان کنید.
واژه «استوک» کیفیت یا میزان استفاده را مشخص نمیکند. یک واحد ممکن است فقط بدون جعبه باشد و واحد دیگر آثار کارکرد داشته باشد. عکس واقعی، شرح وضعیت ظاهری و نتیجه تست برق باید به همان قطعهای مربوط باشد که تحویل میگیرید، نه یک تصویر نمونه از اینترنت.
اگر ربات داک را پیدا نمیکند
- ربات نزدیک میشود اما مسیر را رها میکند
- موانع جلوی پایه، نور مستقیم، کثیفی پنل یا حرکتکردن داک را بررسی کنید. نیم متر کنارهها و 1.5 متر جلوی پایه باید واقعاً آزاد باشد.
- ربات در اتاق اشتباه دنبال پایه میگردد
- اگر داک بعد از نقشهبرداری جابهجا شده، آن را به محل قبلی برگردانید یا طبق راهنمای برنامه نقشه را بهروز کنید. شروع یک نظافت از روی داک به تثبیت نقطه مبنا کمک میکند.
- بازگشت فقط از فاصله نزدیک انجام میشود
- پوشش Wi‑Fi، موقعیت داک و بستهنبودن مسیر میان اتاقها را بررسی کنید. در را نیمهباز نگذارید و کابل یا فرش را جلوی سینی قرار ندهید.
اگر روی پایه مینشیند ولی شارژ نمیشود

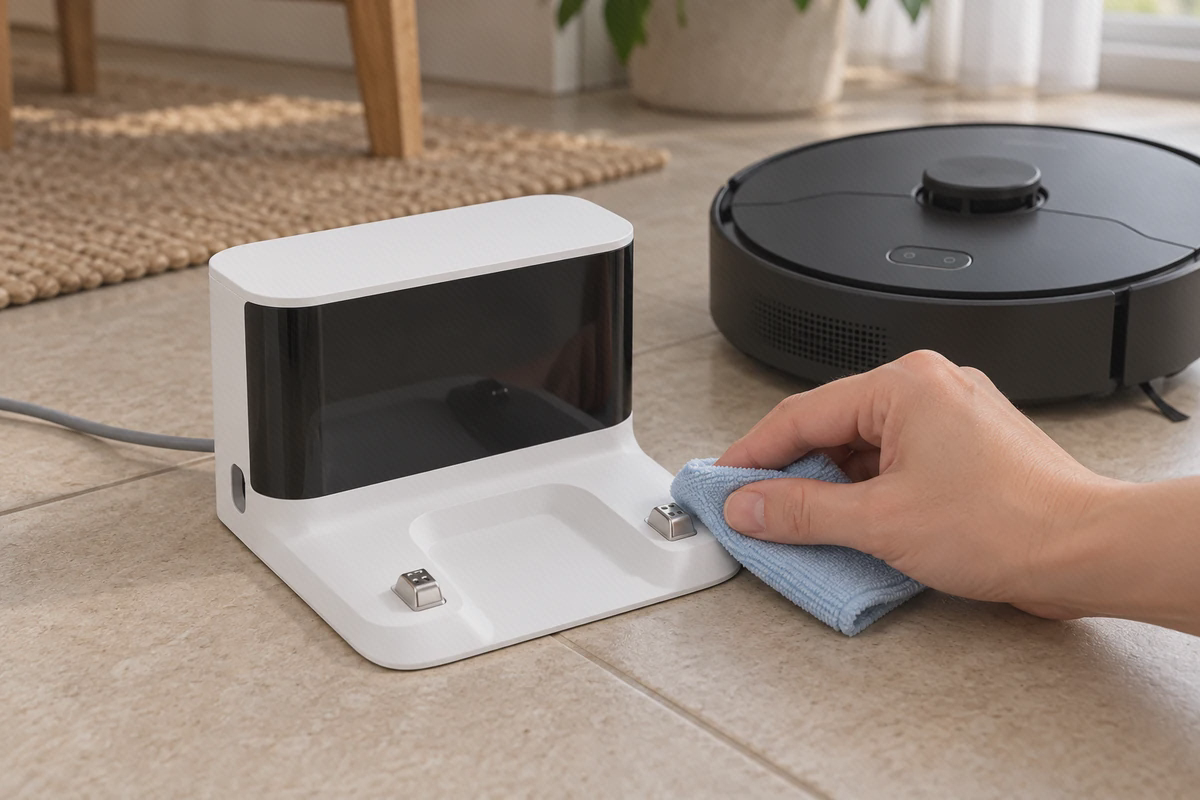

نخست برق پریز و اتصال کابل را بدون بازکردن بدنه بررسی کنید. سپس دو پین داک و صفحات تماس زیر ربات را با پارچه خشک و بدون پرز پاک کنید. آب، اسپری تمیزکننده، روغن یا سنباده میتواند پوشش کنتاکت را خراب کند. قبل از تمیزکاری، کابل را از پریز جدا کنید و با دست خیس به پینها دست نزنید.
اگر یک پین پایین مانده، اتصال با فشار دست برقرار میشود یا شارژ مرتب قطع و وصل میشود، ادامه آزمون میتواند به باتری یا مدار آسیب بزند. داغی غیرعادی، بوی سوختگی و صدای الکتریکی نیز نشانه توقف فوری است. تعمیر منبع تغذیه داخلی کار کاربر نیست و باید به تکنسین سپرده شود.
زمان ششساعته را چگونه تفسیر کنیم؟
حدود شش ساعت، زمان مرجع اعلامشده برای شارژ کامل ربات است؛ عدد ثابت برای همه موقعیتها نیست. درصد اولیه باتری، دمای محیط، عمر باتری و کیفیت تماس روی نتیجه اثر دارند. اگر شارژ از سطح میانی شروع شده، نباید الزاماً شش ساعت طول بکشد. برعکس، باتری بسیار خالی یا سرد ممکن است رفتار متفاوتی نشان دهد.
برای آزمون داک استوک، فقط روشنشدن یک علامت کافی نیست. درصد باتری را پیش از قرار دادن روی پایه ثبت کنید، قطعووصلشدن را زیر نظر بگیرید و پس از یک بازه معقول دوباره درصد را بخوانید. سپس ربات را از اتاق نزدیک برای بازگشت خودکار بفرستید. این دو آزمایش، بخش برق و بخش پیدا کردن پایه را جداگانه میسنجند.
رطوبت و تی مرطوب را از محل شارژ دور نگه دارید
داک ضدآب نیست. بعد از شستوشوی پد تی، آب اضافه را تخلیه کنید و قطعات خیس را پیش از شارژ طبق دستورالعمل دستگاه مدیریت کنید. پایه نباید کنار سینک، شیر آب یا نقطهای باشد که هنگام نظافت دستی کف خیس میشود. رطوبت پنهان زیر سینی هم میتواند به کف و اتصالات آسیب بزند.
برای تمیزکردن بدنه، برق را قطع و از پارچه خشک استفاده کنید. پنل مشکی را با ماده ساینده پاک نکنید؛ خط عمیق یا کدرشدن شدید سطح میتواند عملکرد تشخیص را مختل کند. گردوغبار لبه سینی با برس نرم خشک جمع میشود، اما ابزار فلزی نباید با پینها تماس داشته باشد.
پاسخ کوتاه به پرسشهای رایج
- آیا این داک مخزن تخلیه خودکار دارد؟
- خیر. RCS0 این صفحه پایه ساده شارژ است و برج، کیسه یا موتور مکش ندارد.
- آیا برای D9 Max نسل اول هم مناسب است؟
- در این صفحه چنین سازگاریای تأیید نشده است. مدل ربات، کد داک، خروجی و شکل اتصالات باید با سند همان نسل تطبیق داده شوند.
- آیا کابل همراه محصول است؟
- عکس همین کالا کابل خاکستری را نشان میدهد، اما چون محصول استوک است اقلام تحویلی را پیش از سفارش بهصورت مکتوب تأیید کنید.
- میتوان داک را زیر مبل پنهان کرد؟
- فقط اگر مسیر مستقیم، فضای جانبی و جلویی توصیهشده و دسترسی سیگنال حفظ شود؛ فضای تنگ معمولاً بازگشت را دشوار میکند.
جمعبندی انتخاب این قطعه
برای جایگزینی پایه گمشده یا آسیبدیده D9 Max Gen 2، سه تطبیق از همه مهمتر است: ربات RLD34GA، داک RCS0 و خروجی 19.8V⎓1A. بعد از آن، سلامت دو کنتاکت، سینی، کابل و پنل جلویی واحد استوک را ببینید. نصب روی کف تراز با نیم متر فضای جانبی و 1.5 متر مسیر باز در جلو، شرط عملکرد درست بازگشت است.
اگر هنوز میان داک، برس، فیلتر یا قطعات مصرفی مردد هستید، در دسته لوازم جانبی جارو رباتیک دریم نام کامل مدل را کنار هر قطعه بررسی کنید. شباهت ظاهری جای برچسب مدل را نمیگیرد؛ خرید درست زمانی است که کد، مشخصات برق، شکل اتصال و وضعیت واقعی کالای استوک همزمان تأیید شده باشند.
