داک شارژ استوک جارو رباتیک شیائومی S20 Plus
توضیحات کوتاه

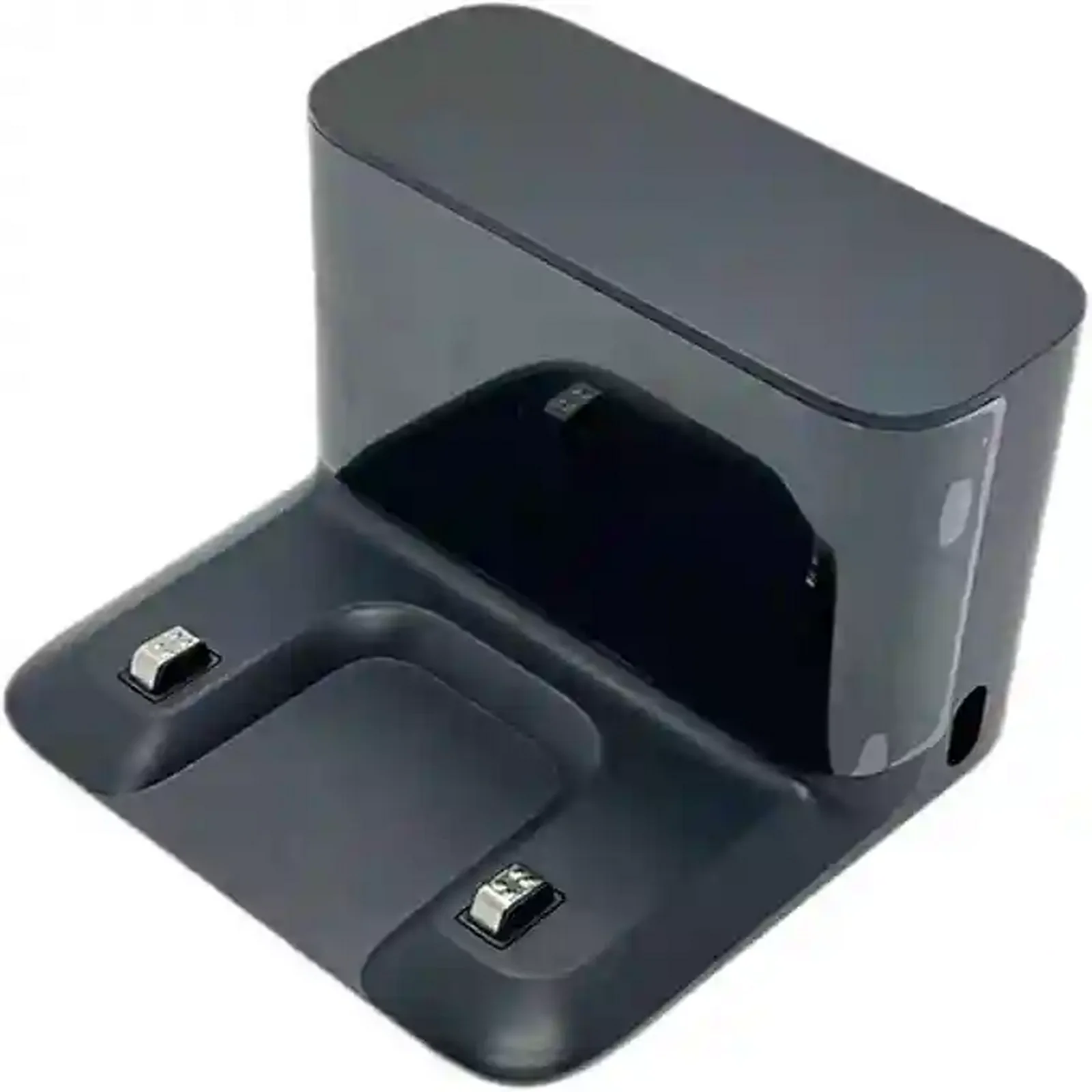

داک شارژ استوک جارو رباتیک شیائومی S20 Plus جایگزین پایه شارژ مدل Xiaomi Robot Vacuum S20+ با کد ربات B108GL است. طبق مشخصات رسمی شیائومی، کد داک سازگار B108GL-JZ، خروجی آن 19.8V⎓1A و ابعادش 130×126×94 میلیمتر است. بدنه تیره، رمپ کوتاه هدایت و دو کنتاکت فلزی در تصویر کالای موجود دیده میشوند.
چون این قطعه استوک است، پیش از سفارش باید سلامت بدنه، پورت برق، فنر و تمیزی هر دو کنتاکت، نبود بوی سوختگی و امکان شارژ عملی بررسی شود. شباهت ظاهری یا یکسان بودن ولتاژ برای سازگاری کافی نیست؛ کد مدل داک و دستگاه را تطبیق دهید. کابل برق یا متعلقات فقط وقتی همراه محسوب میشوند که در فهرست فروش تأیید شده باشند. مدلهای دیگر را در دسته پایه شارژ جارو رباتیک شیائومی ببینید.
اول تشخیص مدل، بعد خرید قطعه استوک
داک شارژ از دور قطعه سادهای به نظر میرسد: یک بدنه متصل به برق و دو صفحه فلزی. اما جای کنتاکتها، شکل رمپ، مدار داخلی، ولتاژ خروجی و روش شناسایی داک میان مدلها تفاوت دارد. برای Xiaomi Robot Vacuum S20 Plus، مرجع رسمی شیائومی مدل ربات را B108GL و مدل داک را B108GL-JZ اعلام کرده است. همین دو کد مطمئنتر از عبارت کلی «داک جارو شیائومی» هستند.
نام S20 Plus را با گوشی Samsung Galaxy S20+ یا جاروهای X20+، S20 و مدلهای Roborock اشتباه نگیرید. حتی داکی که از نظر رنگ و ابعاد نزدیک است، ممکن است محل تماس یا خروجی متفاوتی داشته باشد. پیش از پرداخت، برچسب زیر ربات و در صورت دسترسی برچسب داک قبلی را عکس بگیرید و کدها را با فروشنده تطبیق دهید.
اعداد رسمی داک B108GL-JZ
| مشخصه | مقدار رسمی | کاربرد در بررسی |
|---|---|---|
| مدل ربات | B108GL | باید روی دستگاه Xiaomi S20+ شما قابل تطبیق باشد |
| مدل پایه شارژ | B108GL-JZ | مهمترین شناسه قطعه جایگزین |
| ورودی نامی | 100–240V~ 50/60Hz | مشخصه بخش تغذیه داک |
| خروجی نامی | 19.8V⎓1A | نباید با آداپتور مشابه اما نامتناسب جایگزین شود |
| ابعاد | 130×126×94mm | برای تطبیق فرم و برنامهریزی فضای نصب |
این اعداد از صفحه مشخصات خود Xiaomi گرفته شدهاند. روی قطعه استوک ممکن است نوشتهها کمرنگ یا برچسب ساییده شده باشد؛ در این حالت تطبیق تصویر، ابعاد، پورت و کنتاکتها باید همراه آزمون عملی انجام شود. عدد خروجی مشترک بهتنهایی سازگاری مکانیکی یا الکترونیکی را ثابت نمیکند.
استوک بودن دقیقاً چه بازرسیای میخواهد؟
استوک میتواند به کالای بازشده، مرجوعی سالم یا قطعه استفادهشده اشاره کند؛ این واژه بهتنهایی درجه ظاهری و سابقه کار را مشخص نمیکند. در داک شارژ، خط سطحی روی بدنه معمولاً از نظر عملکرد مهمتر از خرابی پورت، فرورفتگی کنتاکت یا آثار گرما نیست. برای همین ارزیابی باید از «تمیزی ظاهری» فراتر برود.
- هر دو کنتاکت باید ارتفاع و حرکت فنری مشابه داشته باشند و گیر نکرده باشند.
- سطح تماس نباید سوختگی، خوردگی سبز، زنگ یا لایه ضخیم آلودگی داشته باشد.
- پورت برق نباید لق باشد یا با حرکت کابل قطعووصل شود.
- بدنه و رمپ باید بدون شکستگیای باشند که مسیر ورود ربات را منحرف کند.
- کف داک باید روی سطح صاف لق نزند.
- پس از اتصال برق، صدای جرقه، بوی سوختگی یا گرمای غیرعادی قابل قبول نیست.
سه سطح تأیید سلامت قبل از تحویل
- بازرسی خاموش: بدنه، پورت، کنتاکت، کابل همراه و برچسب مدل دیده شوند.
- آزمون برق: داک با کابل سالم و پریز مطمئن روشن شود؛ هر نشانه غیرعادی باعث توقف آزمون است.
- آزمون با ربات: S20 Plus روی مسیر صاف به داک برگردد، دو کنتاکت کامل همراستا شوند و وضعیت شارژ در دستگاه یا برنامه ثبت شود.
بهترین مدرک برای کالای استوک ویدئوی کوتاه از همین سه مرحله است. روشن شدن ظاهری داک بدون قرار گرفتن ربات، عملکرد کامل را ثابت نمیکند؛ از سوی دیگر، خطای شارژ ممکن است از کنتاکتهای خود جارو یا باتری فرسوده باشد. آزمون با دستگاه سالم ابهام را کمتر میکند.

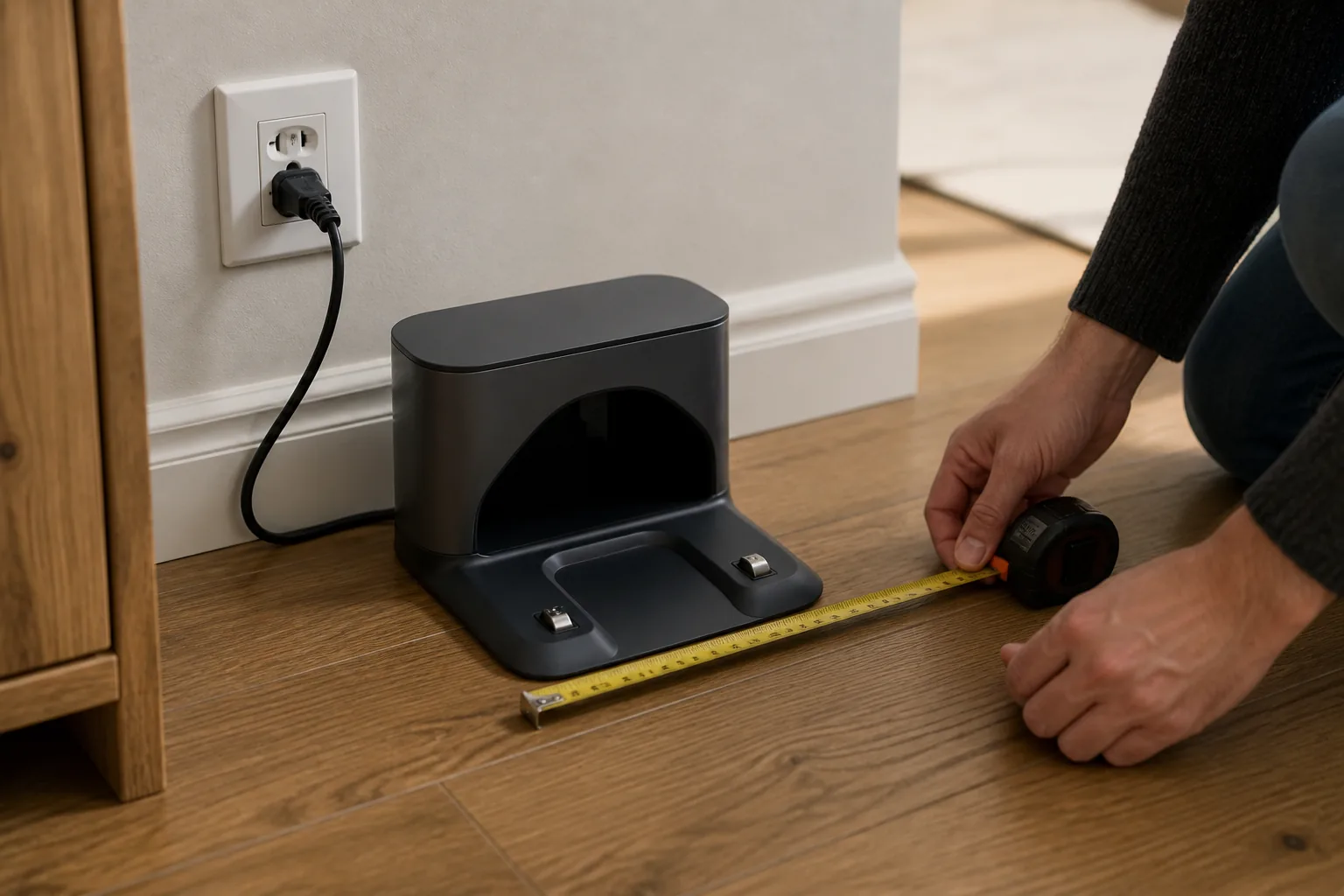

جانمایی رسمی: نیم متر طرفین، یکونیم متر جلو
راهنمای S20+ توصیه میکند دو طرف داک هرکدام دستکم ۰٫۵ متر و جلوی آن ۱٫۵ متر خالی باشد. این محدوده به ربات فرصت میدهد در مسیر برگشت خود را همراستا کند. قرار دادن پایه بین پایه میز، پشت پرده، روی لبه فرش یا در گوشه باریک میتواند باعث چند بار نزدیک شدن و عقب رفتن ربات شود.

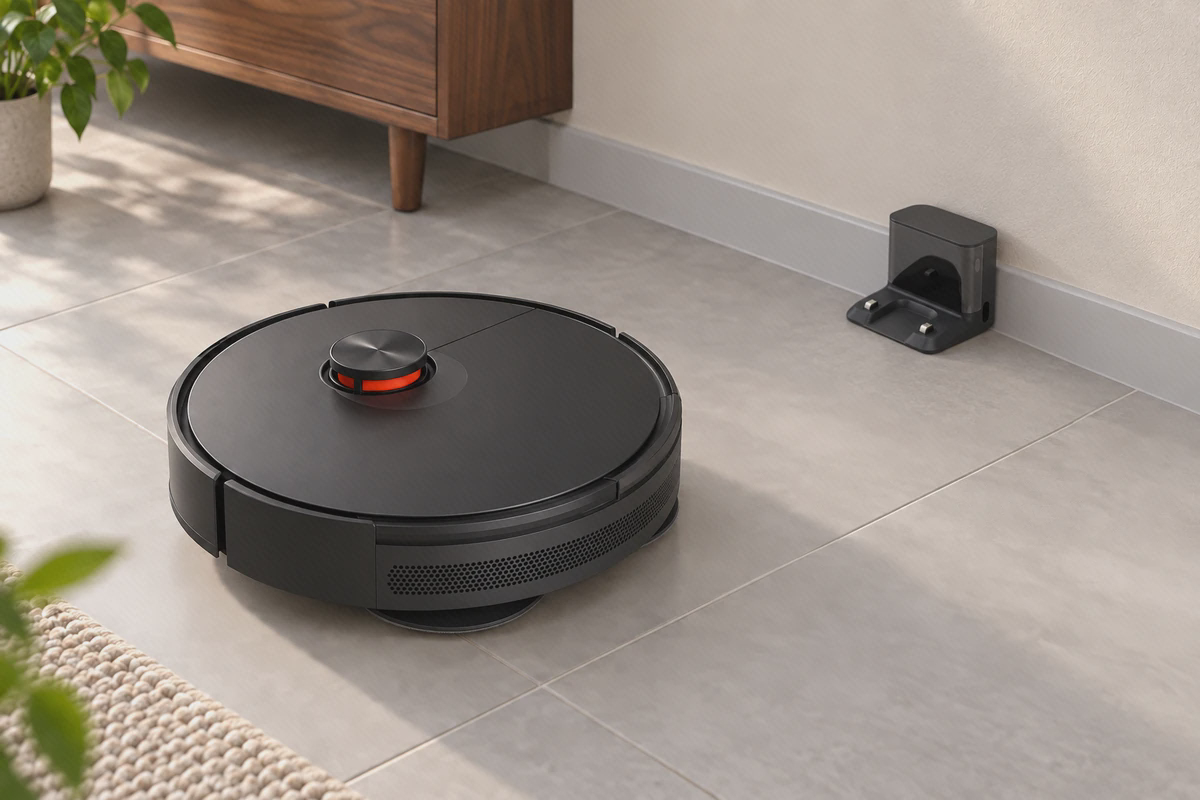

داک را نزدیک پریز و در ناحیهای با پوشش مناسب Wi‑Fi قرار دهید. کابل نباید از جلوی رمپ عبور کند یا حلقه اضافی آن در مسیر برسها بماند. دیوار پشت داک باید مستقیم باشد و کف زیر آن اختلاف سطح نداشته باشد. اگر داک هنگام برخورد ربات عقب میرود، سطح را تمیز کنید و روش تثبیت مجاز را بررسی کنید؛ چسباندن دائمی بدون امکان سرویس انتخاب خوبی نیست.
چرا کف سخت بهتر از لبه فرش است؟

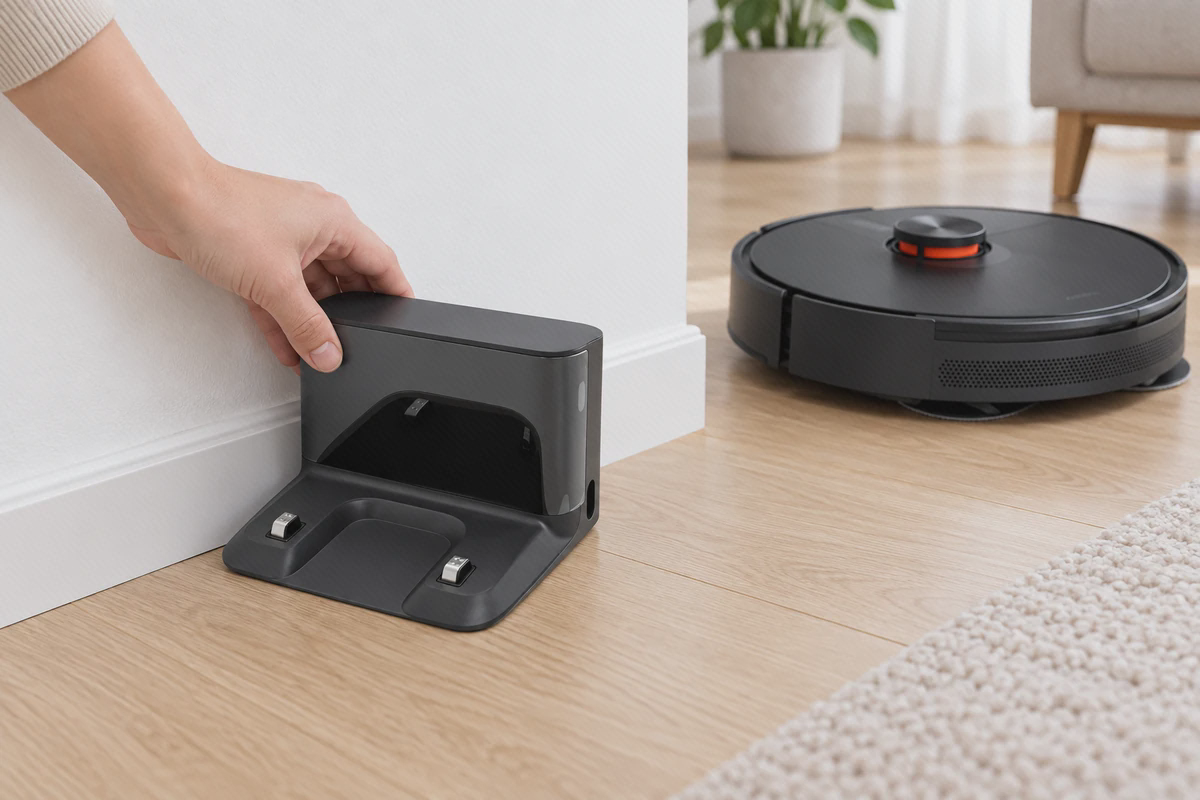

رمپ و کنتاکت برای ارتفاع مشخصی طراحی شدهاند. فرش نرم یا لبه بلند میتواند زاویه ورود را عوض کند و یکی از کنتاکتها را زودتر از دیگری درگیر سازد. کف سنگ، سرامیک، لمینت یا چوب صاف معمولاً سطح پایدارتری ایجاد میکند. اگر ناچارید نزدیک فرش نصب کنید، خود داک و مسیر جلوی آن را روی سطح سخت نگه دارید.
گردوغبار و تار مو نیز زیر پایه جمع میشوند و داک را کمی کج میکنند. در نظافت دورهای، اول برق را جدا و سپس اطراف و زیر رمپ را پاک کنید. داک خیس یا آغشته به شوینده نباید دوباره به برق متصل شود.
تمیز کردن کنتاکتها بدون آسیب
- کابل برق داک را از پریز و خود پایه جدا کنید.
- سطح تماس داک و صفحات متناظر زیر ربات را با پارچه خشک و بدون پرز پاک کنید.
- برای آلودگی چسبیده از ابزار فلزی، سنباده یا تیغ استفاده نکنید.
- فنر کنتاکت را فقط با فشار بسیار ملایم بررسی کنید؛ خم کردن آن اتصال را خراب میکند.
- پیش از اتصال مجدد، از خشک بودن کامل سطح اطمینان بگیرید.
تمیز کردن فقط یک سمت کافی نیست. اگر صفحات زیر ربات چرب یا اکسید شده باشند، داک سالم نیز شارژ ناپایدار خواهد داشت. همچنین مو یا نخ گیرکرده زیر چرخ میتواند ارتفاع یک سمت دستگاه را تغییر دهد و تماس کامل را مختل کند.
وقتی ربات داک را پیدا نمیکند
پیدا نکردن داک لزوماً خرابی شارژر نیست. ابتدا برق، جای پایه و مسیر را بررسی کنید. داکی که جابهجا شده یا پشت مانع قرار گرفته ممکن است در نقشه قبلی جای دیگری داشته باشد. موانع جلوی محدوده سیگنال، نور بسیار مزاحم، کابل روی رمپ و فضای کم طرفین نیز روند نزدیک شدن را دشوار میکنند.
داک را در جای ثابت قرار دهید، ربات را نزدیک آن بگذارید و فرمان بازگشت را اجرا کنید. اگر از فاصله نزدیک هم جهت را تشخیص نمیدهد، سطح ناحیه سیگنال را با پارچه نرم پاک کنید. ریست نقشه اولین راهحل نیست؛ پیش از حذف دادهها، برق داک، محل فیزیکی، اتصال شبکه و راهنمای خطای برنامه را بررسی کنید.
وقتی ربات میرسد اما شارژ آغاز نمیشود
- ربات روی داک میایستد و دوباره عقب میرود
- شیب کف، مانع روی رمپ، کنتاکت گیرکرده یا ناهمراستایی پایه را بررسی کنید.
- شارژ لحظهای وصل و قطع میشود
- تمیزی هر چهار سطح تماس، لقی کابل و پورت و حرکت فنری دو کنتاکت داک مهماند.
- هیچ نشانهای از برق نیست
- پریز را با وسیله سالم آزمایش کنید و کابل همراه را از نظر پارگی یا اتصال شل ببینید؛ داک را باز نکنید.
- ربات شارژ را اعلام میکند ولی درصد بالا نمیرود
- زمان کافی بدهید و سپس سلامت باتری، دما و خطای نرمافزار را جدا از داک ارزیابی کنید.
- داک یا کابل داغ میشود
- افزایش دمای غیرعادی، بو یا تغییر رنگ دلیل قطع فوری برق و بررسی تخصصی است.
خروجی 19.8V⎓1A را با آداپتور مشابه یکی ندانید
ولتاژ، جریان، قطبیت، شکل کانکتور و مدار محافظ باید با طراحی دستگاه هماهنگ باشند. پیدا کردن آداپتوری که فیش آن داخل پورت میرود، مجوز استفاده نیست. منبع نامناسب میتواند به داک یا برد شارژ ربات آسیب بزند. برای قطعه استوک، کابل و منبع تغذیه همراه باید همان مشخصات موردنیاز را داشته باشند و تعمیر سیم با چسب یا تبدیل غیراستاندارد پذیرفتنی نیست.
بدنه داک را برای تعمیر خانگی باز نکنید؛ بخش ورودی با برق شهر کار میکند. اگر پورت لق، کابل آسیبدیده یا بوی سوختگی وجود دارد، بررسی باید توسط تعمیرکار دارای تجهیزات انجام شود. خاموش بودن چراغ یا نبود واکنش هم دلیل بیبرق بودن همه قسمتهای داخلی نیست.
چه چیزهایی ممکن است همراه داک نباشند؟
صفحه رسمی شیائومی در بسته کامل جارو یک charging dock و cord set را فهرست میکند، اما این محصول یک قطعه جایگزین استوک است و بسته کامل کارخانه محسوب نمیشود. بنابراین کابل برق، جعبه، دفترچه، پد ضدلغزش یا هر متعلقات دیگر باید در همان سفارش بهصراحت ثبت شوند. از تصویر داک بهتنهایی نمیتوان همراه بودن کابل را نتیجه گرفت.
پیش از سفارش یک عکس از همه اقلام داخل بسته بخواهید. اگر کابل موجود نیست، مشخصات و نوع دقیق کابل جایگزین را از فروشنده تأیید کنید. قیمت داک را نیز با توجه به سلامت آزمودهشده و اقلام همراه بسنجید، نه فقط تمیزی بدنه.
پرسشهای متداول داک استوک Xiaomi S20 Plus
- آیا با Xiaomi S20 معمولی هم کار میکند؟
- این صفحه فقط سازگاری با S20 Plus مدل B108GL و داک B108GL-JZ را تأیید میکند؛ برای S20 معمولی باید کد رسمی همان مدل بررسی شود.
- آیا داک ربات را تخلیه یا پدها را میشوید؟
- خیر. این یک پایه شارژ ساده است و ایستگاه تخلیه گردوغبار یا شستوشوی پد نیست.
- آیا خط روی بدنه مهم است؟
- خط سطحی بیشتر ظاهری است؛ شکستگی رمپ، کنتاکت گیرکرده، پورت لق و آثار گرما اهمیت عملکردی بیشتری دارند.
- کابل برق همراه است؟
- فقط در صورتی که در اقلام همین سفارش تأیید شده باشد. بسته کامل اصلی شامل cord set است، اما قطعه استوک ممکن است بدون آن عرضه شود.
- برای نصب چقدر فضا لازم است؟
- راهنمای رسمی ۰٫۵ متر در هر طرف و ۱٫۵ متر فضای باز در جلوی داک را توصیه میکند.
- از کجا بفهمیم مشکل باتری است یا داک؟
- داک را با S20 Plus سالم و ربات را با داک سالم آزمایش کنید. بررسی متقاطع، کنتاکتها و ثبت خطای برنامه مسیر دقیقتری از حدس زدن است.
ارزش یک داک استوک به سه چیز وابسته است: مدل دقیق، سلامت الکتریکی و آزمون واقعی با ربات. اگر B108GL-JZ با دستگاه شما تطبیق دارد، کنتاکتها سالماند و شارژ پایدار در آزمون ثبت میشود، خط ظاهری کوچک معمولاً از یک پایه تمیز اما آزمایشنشده کماهمیتتر است.
