داک شارژ استوک جارو رباتیک شیائومی S20
توضیحات کوتاه
داک شارژ استوک جارو رباتیک شیائومی S20 پایهای کمارتفاع برای بازگشت خودکار و شارژ مدل D106 است. مدل رسمی داک S20 با شناسه CDZD106، ورودی و خروجی 20V⎓0.6A و ابعاد ۱۴۶×۱۲۲×۹۸ میلیمتر معرفی شده است. این قطعه ایستگاه تخلیه زباله یا شستوشوی پد نیست و فقط نقش پیداشدن، تماس شارژ و پارک جارو را انجام میدهد.
کالا استوک است؛ بنابراین سلامت دو کنتاکت فلزی، پنجره راهنمای جلویی، بدنه و محل اتصال برق باید پیش از استفاده بررسی شوند. تصاویر ایرانشیا فقط خود داک را نشان میدهند و همراهبودن آداپتور برق تأیید نشده است. برای دیدن قطعات همخانواده، دسته لوازم جانبی جارو رباتیک شیائومی را بررسی کنید.

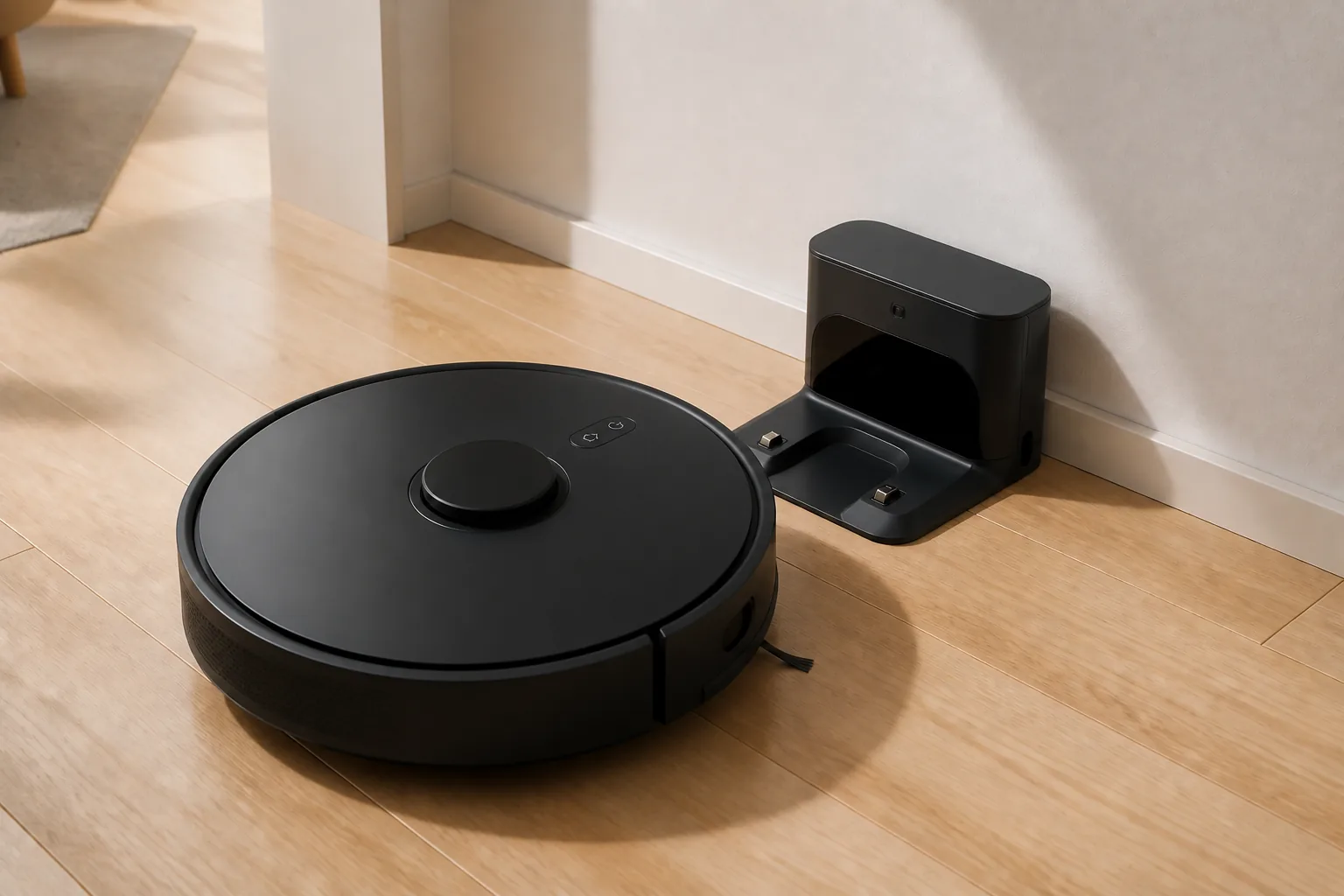

داک S20 نقطه شروع و پایان چرخه نظافت است. جارو از روی این پایه حرکت را آغاز میکند، موقعیت آن را در نقشه بهعنوان خانه میشناسد و بعد از پایان کار یا کاهش باتری برای شارژ برمیگردد. اگر پایه سالم باشد اما جای نامناسبی قرار بگیرد، دستگاه ممکن است نزدیک آن برسد و باز هم نتواند تماس شارژ پایدار برقرار کند.
اول هویت قطعه را تأیید کنید
در مشخصات رسمی Xiaomi Robot Vacuum S20، مدل جارو D106 و مدل پایه شارژ CDZD106 ثبت شده است. عدد مدل روی برچسب زیر یا پشت داک، مطمئنترین مرجع تطبیق است. شباهت ظاهری با پایه E10، E10C، S10 یا مدلهای Plus به معنی سازگاری الکتریکی و مکانیکی نیست.

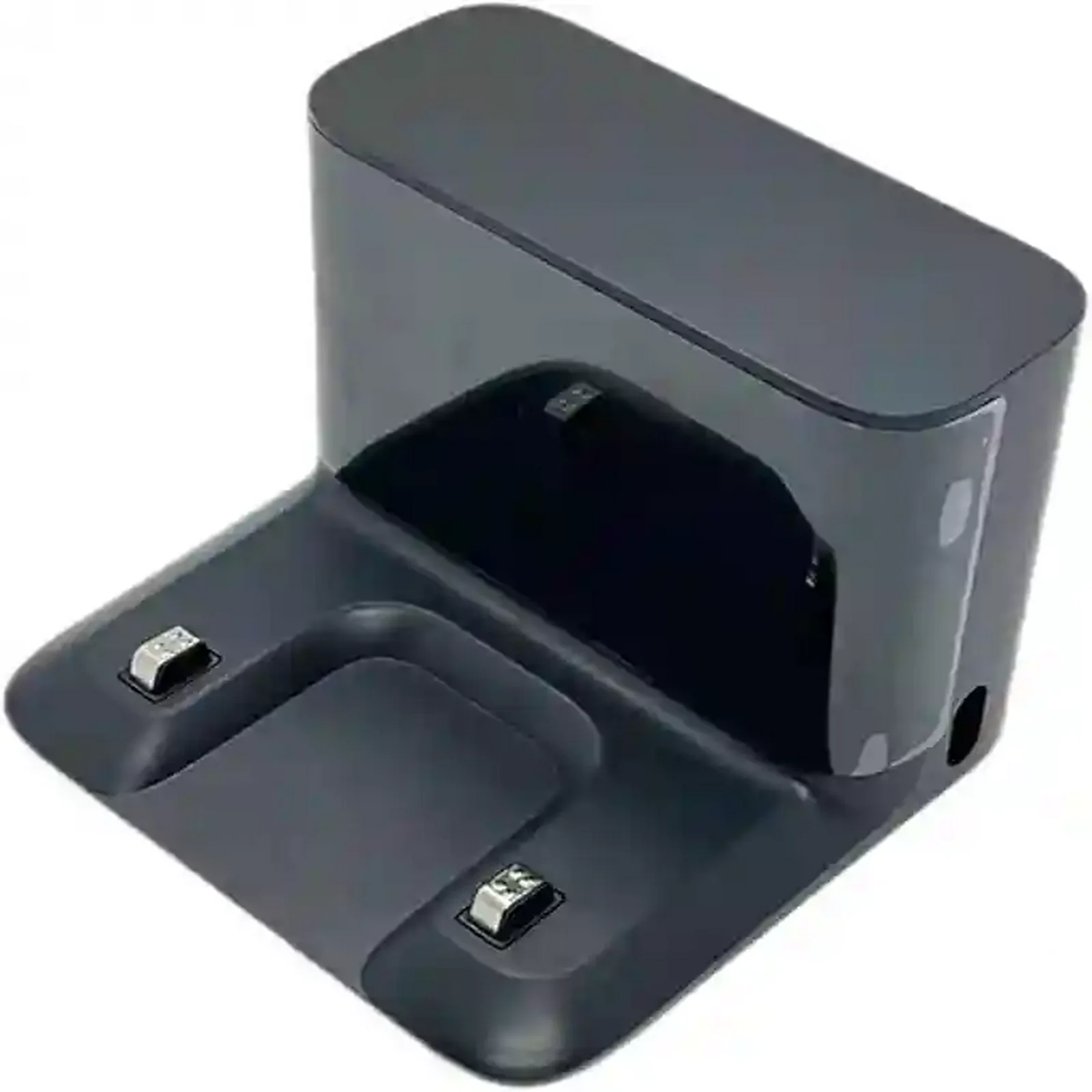

تصویر کاتالوگ ایرانشیا یک پایه مشکی با دو کنتاکت فلزی روی سطح جلو، پنجره تیره راهنما و ورودی برق جانبی نشان میدهد. اگر کالای تحویلی ارتفاع، محل کنتاکت یا فرم پنجره متفاوتی داشت، پیش از اتصال باید شناسه آن بررسی شود.
مشخصات داک رسمی S20
| مشخصه | مقدار | کاربرد در تطبیق |
|---|---|---|
| مدل جارو | D106 | هویت Xiaomi Robot Vacuum S20 |
| مدل داک | CDZD106 | مرجع اصلی خرید قطعه جایگزین |
| ورودی نامی | 20V⎓0.6A | باید با خروجی آداپتور سازگار باشد |
| خروجی نامی | 20V⎓0.6A | ولتاژ و جریان تماس شارژ |
| ابعاد | 146×122×98mm | تطبیق فرم و فضای نصب |
| رنگ نمونه ایرانشیا | مشکی | نشانه ظاهری، نه دلیل کافی برای سازگاری |
| وضعیت فروش | استوک | لزوم تست عملی و بررسی آثار استفاده |
داخل سفارش دقیقاً چه چیزی است؟
در بسته کامل جارو S20، آداپتور برق و پایه شارژ دو قطعه جدا هستند. تصاویر این محصول فقط داک را نشان میدهند؛ در نتیجه نباید از روی عنوان «داک شارژ» نتیجه گرفت کابل یا آداپتور نیز همراه آن است. محتویات همان سفارش باید روی فاکتور یا توضیح فروشنده مشخص شود.
قاعده خرید: اگر آداپتور ندارید، پیش از پرداخت از وجود آداپتور سازگار ۲۰ ولت با کانکتور درست مطمئن شوید. شکل مشابه فیش بهتنهایی کافی نیست.
این داک چه کاری انجام نمیدهد؟
CDZD106 یک ایستگاه ساده شارژ است. مخزن تخلیه خودکار، کیسه زباله، مخزن آب تمیز و کثیف، شستوشوی پد یا خشککن ندارد. بدنه عمودی کوتاه آن برای هدایت جارو و ارتباط محل پارک طراحی شده و پایه جلویی فقط مسیر قرارگیری و تماس شارژ را فراهم میکند.
اگر هدف شما تخلیه خودکار یا شستوشوی تی است، تعویض داک ساده S20 با یک ایستگاه بزرگتر بدون بررسی سازگاری امکانپذیر نیست. چنین قابلیتهایی به طراحی خود جارو، مسیرهای مکانیکی و نرمافزار همان مدل وابستهاند.
جای درست داک با عدد مشخص میشود

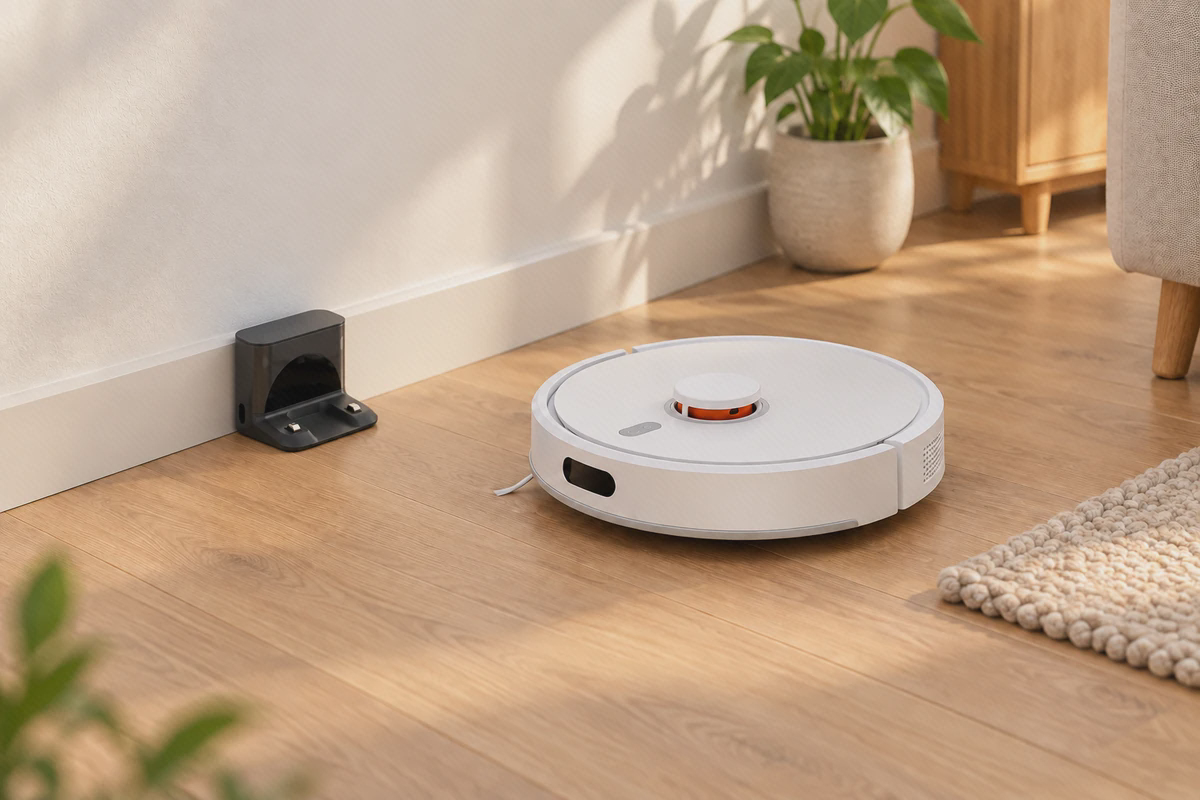

راهنمای رسمی شیائومی توصیه میکند داک کاملاً به دیوار تکیه داشته باشد، در هر سمت آن حداقل ۰.۵ متر و در جلوی آن ۱.۵ متر فضای بدون مانع باقی بماند. پایه را روی کف صاف و پایدار قرار دهید؛ فرش ضخیم، لبه نامنظم یا کف لق میتواند همراستایی کنتاکتها را مختل کند.
- سمت چپ داک: حداقل ۰.۵ متر فضای باز
- سمت راست داک: حداقل ۰.۵ متر فضای باز
- مقابل داک: حداقل ۱.۵ متر مسیر مستقیم
- پشت داک: تکیه پایدار به دیوار و کابل بدون کشش
- بالای داک: دور از تابش مستقیم شدید و منبع گرما
چرا جای داک روی نقشه اثر دارد؟
S20 بهتر است نظافت و نقشهبرداری اولیه را از روی پایه آغاز کند. اگر داک بعد از ساختهشدن نقشه جابهجا شود، جارو ممکن است محل خانه را اشتباه تشخیص دهد یا مسیر بازگشت طولانی شود. جابهجایی خود ربات در میانه نظافت نیز میتواند مکانیابی را به هم بزند.
آینه قدی، نور مستقیم شدید و محیط بسیار تیره نزدیک پایه گاهی روی تشخیص موقعیت اثر میگذارند. اگر جارو چند بار در فاصله کوتاه از داک دور میزند، قبل از متهمکردن باتری یا برد، محل نصب و موانع دید را اصلاح کنید.
آزمون پنجمرحلهای داک استوک
- بازرسی خاموش: ترک، تغییر رنگ، شکستگی لبه و لقشدن ورودی برق را بررسی کنید.
- کنتاکتها: هر دو تیغه فلزی باید همارتفاع، تمیز و دارای حرکت طبیعی باشند.
- برق ورودی: فقط آداپتور با خروجی و قطبیت سازگار را وصل کنید.
- پارک دستی: جارو را با کنتاکتهای زیر بدنه روی پایه همراستا کنید و شروع شارژ را ببینید.
- بازگشت خودکار: از فاصله چندمتری فرمان بازگشت بدهید و اتصال پایدار را دو بار تکرار کنید.
موفقیت یکباره کافی نیست. داک سالم باید در تکرار آزمون، بدون فشار دست و بدون قراردادن جسم زیر چرخها تماس شارژ را برقرار نگه دارد.

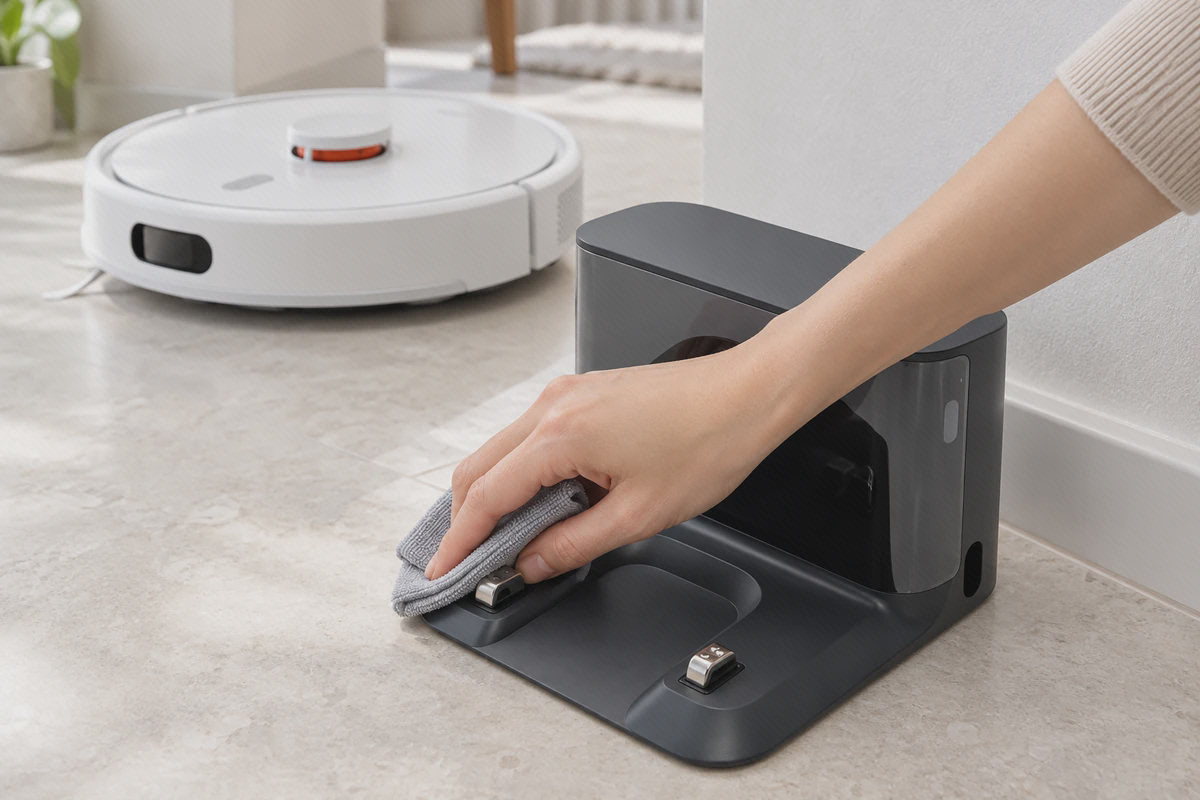

کنتاکتهای شارژ را چگونه تمیز کنیم؟
ابتدا آداپتور را از برق جدا کنید. سطح فلزی داک و صفحات شارژ زیر جارو را با پارچه خشک و بدون پرز پاک کنید. برای این بخش از دستمال خیس، اسپری مستقیم، جسم زبر یا ابزار فلزی استفاده نکنید؛ رطوبت و خراش میتوانند مقاومت تماس را افزایش دهند.
اگر روی فلز لایه چربی یا گرد فشرده دیده میشود، تمیزکاری باید ملایم و کنترلشده باشد. پس از پاککردن، اجازه دهید همه سطوح کاملاً خشک بمانند و سپس برق را وصل کنید.
نشانههای یک تماس شارژ ناقص
- شروع و قطع مکرر شارژ
- آلودگی کنتاکت، کف ناهموار یا تیغه ضعیف را بررسی کنید.
- برخورد جارو و عقبرفتن
- مانع روبهرو، زاویه داک یا تفاوت مدل پایه محتمل است.
- رسیدن به داک بدون شارژ
- برق آداپتور، فیش جانبی و همارتفاعی تماسها را کنترل کنید.
- پیدا نکردن داک
- فضای اطراف، نور مستقیم، آینه و شروعنشدن نظافت از پایه را بسنجید.
- گرمای غیرعادی یا بوی سوختگی
- استفاده را متوقف و برق را فوراً قطع کنید؛ ادامه آزمون ایمن نیست.
داک، آداپتور یا خود جارو؛ ایراد از کدام است؟
| مشاهده | مظنون اول | آزمون کمریسک |
|---|---|---|
| هیچ نشانهای از برق نیست | پریز، آداپتور یا فیش ورودی | پریز سالم و مشخصات آداپتور را بررسی کنید |
| فقط با فشار دست شارژ میشود | کنتاکت یا سطح نصب | تمیزکاری خشک و انتقال به کف صاف |
| روی داک دیگر هم شارژ نمیشود | کنتاکت یا باتری جارو | بررسی تخصصی خود ربات |
| شارژ دستی خوب، بازگشت بد | محل داک یا مکانیابی | اصلاح فاصلهها و شروع نقشه از داک |
استوک بودن چه چیزهایی را تغییر میدهد؟
قطعه استوک ممکن است خطوخش سطحی داشته باشد، اما شکستگی محل فیش، زنگزدگی کنتاکت، تغییر رنگ ناشی از گرما یا تعمیر غیراصولی قابل چشمپوشی نیست. ظاهر تمیز نیز سلامت مدار را تضمین نمیکند؛ تست عملی با S20 و آداپتور درست بخش اصلی ارزیابی است.
از فروشنده درباره مهلت تست، علت بازشدن کالا و همراهبودن آداپتور سؤال کنید. بهتر است شماره یا نشانه اختصاصی روی فاکتور ثبت شود تا در صورت ناسازگاری، همان قطعه قابل پیگیری باشد.
نکات نگهداری پس از نصب
- داک را هنگام نظافت روزمره خانه جابهجا نکنید.
- کابل آداپتور را کنار مسیر چرخها رها نکنید.
- روی پایه آب نریزید و با دست خیس کنتاکتها را لمس نکنید.
- گردوغبار جلوی پنجره راهنما و دو تیغه فلزی را دورهای پاک کنید.
- اگر جارو برای مدت طولانی استفاده نمیشود، باتری را دستکم هر سه ماه شارژ کنید.
جمعبندی انتخاب داک S20
این داک برای جایگزینی پایه شارژ Xiaomi Robot Vacuum S20 مدل D106 ساخته شده است و معیار اصلی تطبیق، شناسه CDZD106، خروجی ۲۰ ولت ۰.۶ آمپر، محل دو کنتاکت و ابعاد پایه است. تصویر و رنگ فقط مرحله اول تشخیصاند.
برای خرید استوک، سه شرط را همزمان بخواهید: مدل درست، سلامت تماس شارژ و مهلت تست. آداپتور را جداگانه در محتویات سفارش کنترل کنید و پس از نصب، فاصله ۰.۵ متر در طرفین و ۱.۵ متر در جلو را حفظ کنید تا بازگشت خودکار قابل اتکا باشد.
پرسشهای پرتکرار
آیا داک S20 باتری را تخلیه یا پد را میشوید؟
خیر. این پایه فقط جارو را هدایت و شارژ میکند و امکانات ایستگاههای بزرگ تخلیه یا شستوشو را ندارد.
آیا آداپتور برق همراه داک است؟
در تصاویر این محصول فقط داک دیده میشود. همراهبودن آداپتور باید برای همان سفارش و روی فاکتور تأیید شود.
آیا برای S20+ هم مناسب است؟
صرف شباهت نام کافی نیست. این صفحه برای S20 مدل D106 و داک CDZD106 نوشته شده؛ مدل Plus باید با شناسه قطعه خودش تطبیق داده شود.
