موتور جاروی شیائومی مدل Dreame L10s Ultra
توضیحات کوتاه

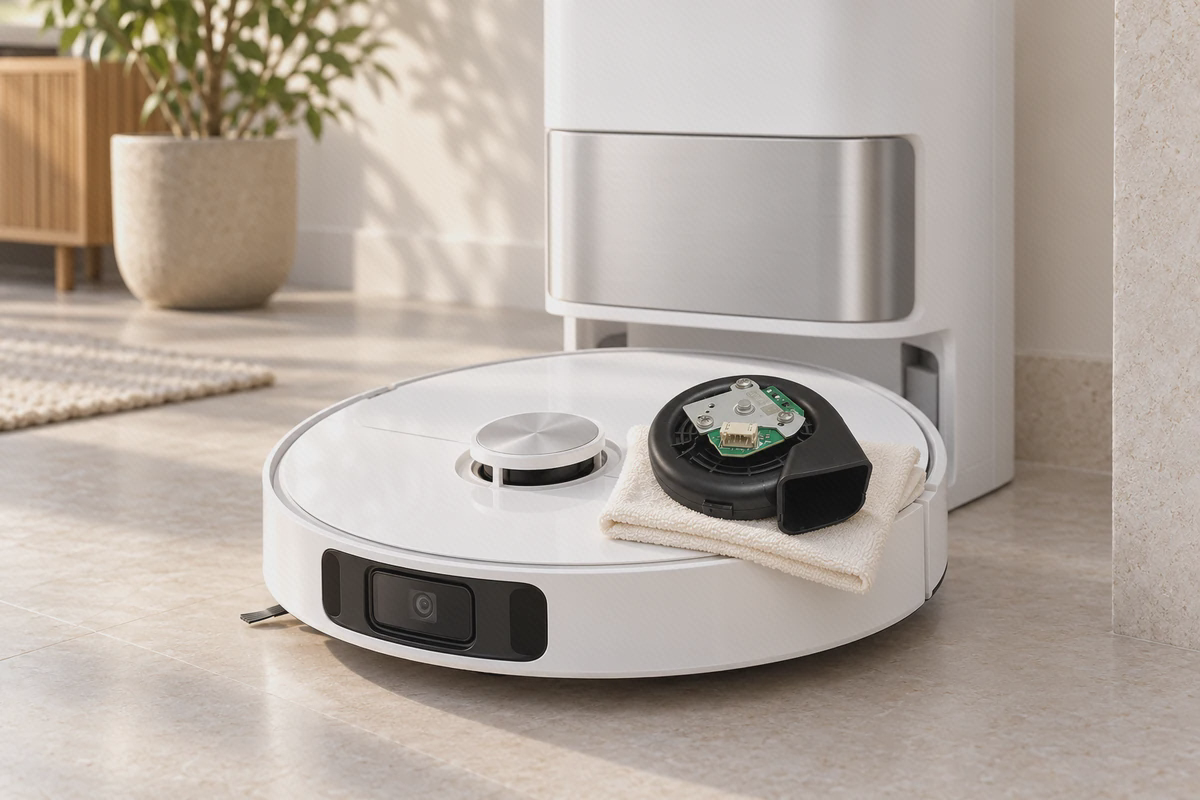

موتور مکش Dreame L10s Ultra یک ماژول فن سانتریفیوژ داخل خود جارو رباتیک است؛ پوسته حلزونی مشکی، ورودی گرد، خروجی مستطیلی، برد سبز، سوکت سفید و نگهدارنده فلزی در تصاویر همین قطعه دیده میشوند. این کالا موتور تخلیه زباله داخل ایستگاه نیست.
پیش از سفارش باید مدل کامل ربات، کد روی موتور قبلی، شکل سوکت، محل پیچها و فرم کانال هوا با تصاویر تطبیق داده شوند. سازگاری ثبتشده این صفحه فقط Dreame L10s Ultra است و به نسل دوم، Pro، Prime یا Ultra Heat تعمیم داده نمیشود. قطعات دیگر را در دسته لوازم جانبی جارو رباتیک ببینید.
این قطعه قلب مسیر مکش داخل ربات Dreame L10s Ultra است. پروانه با ایجاد اختلاف فشار، هوا و ذرات را از برس و کانال زیر دستگاه به سمت مخزن میکشد. تعویض آن زمانی معنا دارد که موتور واقعاً خراب شده باشد؛ فیلتر گرفته، کانال مسدود یا مخزن بدجا نیز میتواند نشانهای شبیه خرابی موتور بسازد.
اول مشخص کنیم: موتور ربات یا موتور داک؟
L10s Ultra دو سامانه مکش جدا دارد. موتور کوچک داخل ربات برای جاروکردن کف کار میکند؛ موتور بزرگتر داخل پایه هنگام تخلیه خودکار، گردوغبار را از مخزن ربات به کیسه داک میفرستد. قطعه این صفحه نوع اول است.
اگر ربات روی زمین حرکت میکند ولی ذرات را جمع نمیکند، این ماژول میتواند در مسیر عیبیابی باشد. اگر جاروکردن عادی درست است اما فقط تخلیه خودکار داک انجام نمیشود، باید مسیر کیسه، کانال پایه و موتور داک بررسی شوند؛ خرید این قطعه آن مشکل را حل نمیکند.
در بسته چه ماژولی دیده میشود؟

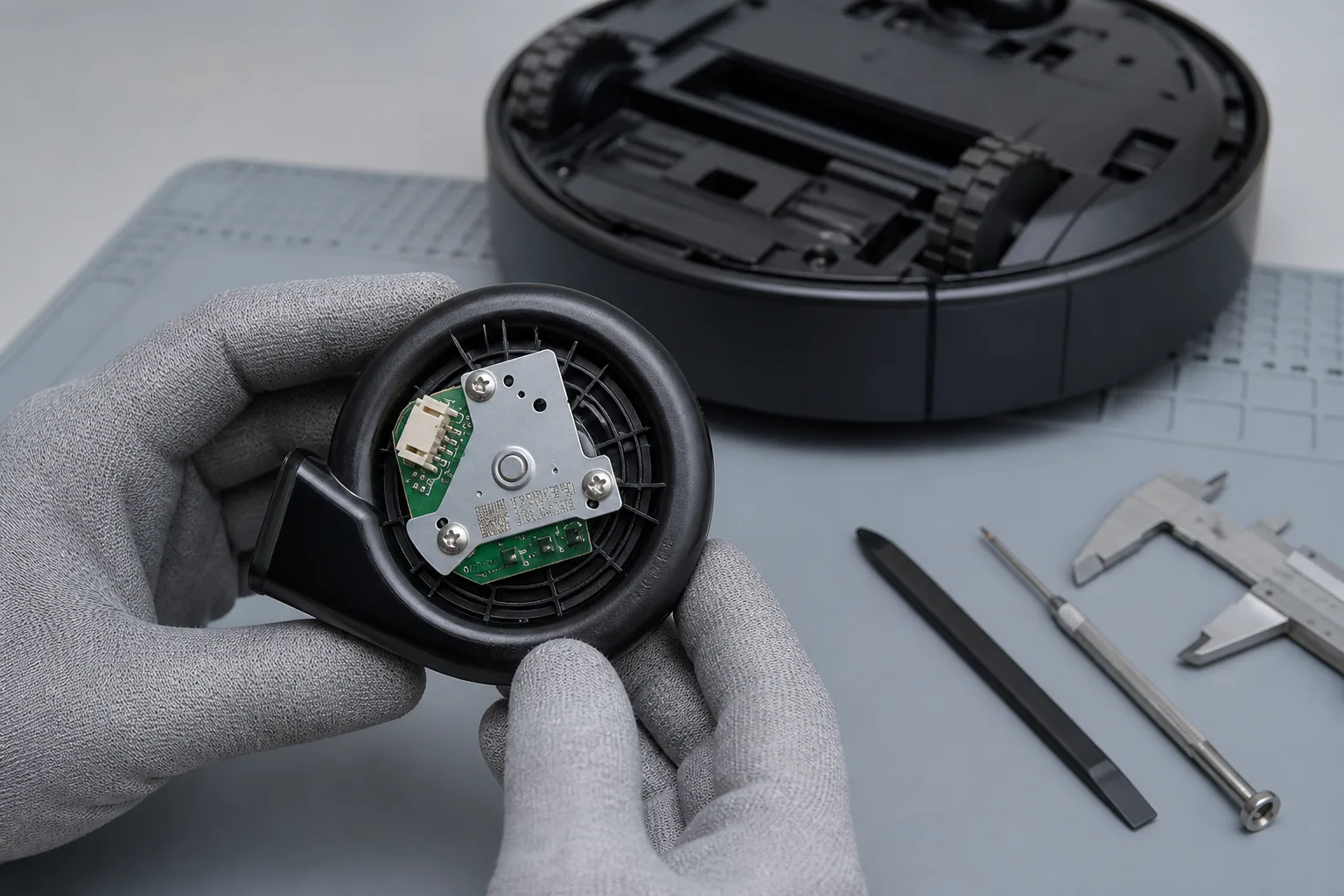

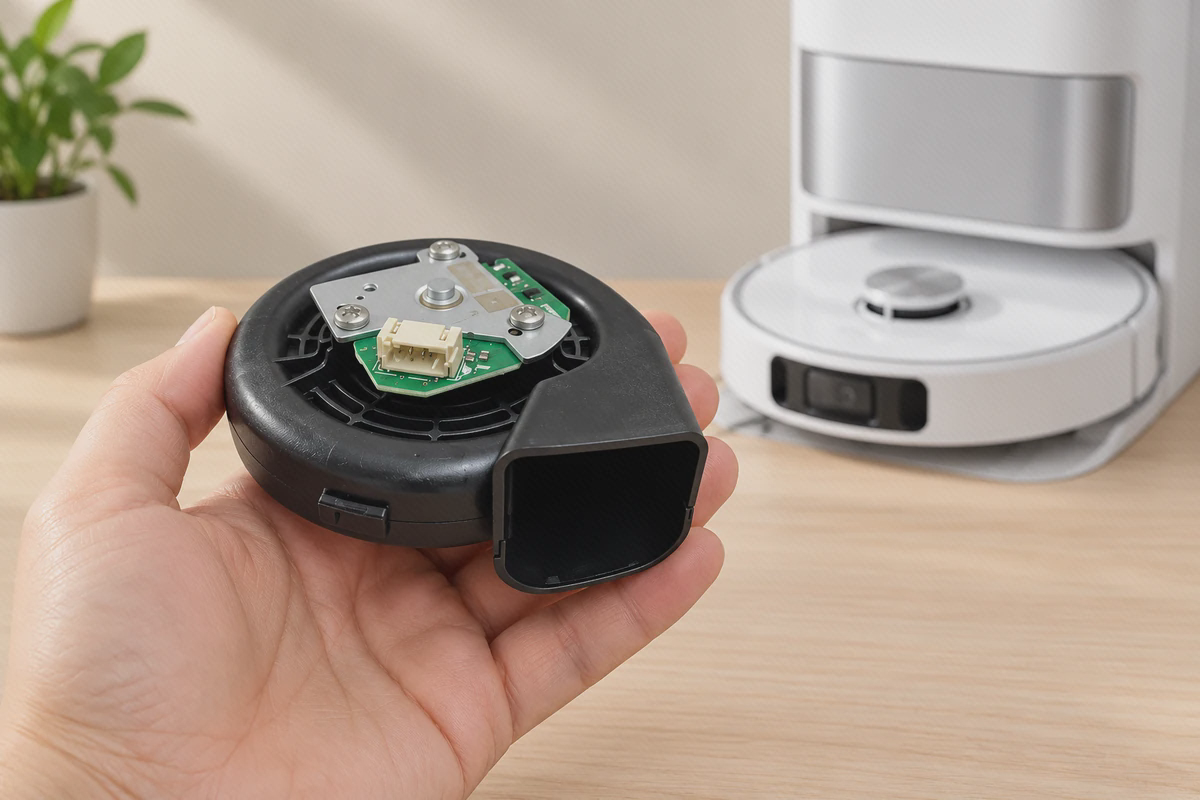

تصاویر محصول یک مجموعه کامل فن سانتریفیوژ را نشان میدهند: پوسته حلزونی مشکی، دهانه ورودی گرد با پروانه داخلی، کانال خروجی چهارگوش، شبکه پشت فن، برد الکترونیکی سبز، سوکت سفید و صفحه فلزی نگهدارنده. سیم رابط، پیچ اضافه یا ابزار نصب در تصاویر ثبت نشدهاند.
روی قطعات یدکی ممکن است برچسب تولیدکننده یا کد سری وجود داشته باشد، اما نوشته عکس فعلی برای خواندن قطعی کافی نیست. به همین دلیل شماره فنی حدس زده نشده و خریدار باید کد قطعه بازشده از دستگاه خود را با موجودی فیزیکی فروشگاه تطبیق دهد.
سازگاری را فقط با نام L10s Ultra نسنجید
| کنترل | چه چیزی باید یکی باشد؟ | چرا مهم است؟ |
|---|---|---|
| مدل کامل ربات | Dreame L10s Ultra و کد مدل روی پلاک زیر دستگاه | نامهای نزدیک دریم لزوماً قطعه یکسان ندارند |
| کد موتور قدیمی | تمام حروف، اعداد و پسوندها | یک تغییر کوچک میتواند به برد یا دور موتور متفاوت مربوط باشد |
| سوکت | تعداد پین، قفل، جهت زبانه و محل نصب | سوکت مشابه ممکن است آرایش سیم متفاوت داشته باشد |
| پوسته | قطر ورودی، فرم خروجی و بستهای پیرامونی | نشتی یا بدجاافتادن کانال، مکش را کاهش میدهد |
| نگهدارنده | صفحه فلزی و فاصله سوراخهای پیچ | ماژول باید بدون فشار یا تغییر بدنه ثابت شود |
سازگاری این صفحه فقط برای L10s Ultra ثبت شده است. حتی اگر فروشنده دیگری یک موتور مشابه را برای L10s Pro، Prime، D10s یا نسلهای جدید معرفی کرده باشد، تا زمان تطبیق کد و اتصالات نباید آن ادعا را به این موجودی نسبت داد.
نشانههای محتمل خرابی موتور مکش
- ربات مسیر نظافت را طی میکند، اما در هیچ سطح مکشی صدای فن شنیده نمیشود.
- مکش پس از تمیزکردن کامل فیلتر و کانال همچنان بسیار ضعیف است.
- صدای ساییدگی، تقتق یا لرزش غیرعادی مستقیماً از محفظه فن میآید.
- فن لحظهای راه میافتد و بدون پرشدن مخزن متوقف میشود.
- بوی الکتریکی یا خطای مربوط به فن پس از حذف انسداد تکرار میشود.
هرکدام از این نشانهها فقط سرنخ است، نه تشخیص نهایی. روشنکردن مکرر موتور دارای صدای ساییدگی یا بوی سوختگی میتواند به برد و کانال هوا نیز آسیب بزند؛ دستگاه را خاموش کنید و ادامه عیبیابی را به تعمیرکار بسپارید.
پیش از خرید، این مسیر ساده را بررسی کنید
- مخزن را خالی و فیلتر را با قطعه خشک و سالم آزمایش کنید.
- ورودی زیر برس، دهانه مخزن و کانال خروجی را برای مو یا جسم خارجی ببینید.
- برس اصلی را بیرون بیاورید و آزادبودن دو سر محور آن را کنترل کنید.
- در برنامه، مکش را بین حالتهای مختلف تغییر دهید و تفاوت صدای فن را گوش کنید.
- پیام خطا و زمان وقوع آن را ثبت کنید؛ خطای تخلیه داک را با خطای مکش ربات اشتباه نگیرید.
- اگر مسیر هوا باز است، اندازهگیری برق و تست موتور توسط تعمیرکار انجام شود.
یک فیلتر نمدار یا بسیار گرفته جریان هوا را محدود میکند و موتور را تحت فشار میگذارد. پیش از نتیجهگیری، فیلتر شستهشده باید کاملاً خشک شده باشد. اجرای ربات بدون فیلتر نیز روش آزمایش مناسبی نیست، چون گردوغبار میتواند مستقیماً وارد فن شود.
چرا شکل حلزونی مهم است؟
در فن سانتریفیوژ، هوا از دهانه گرد مرکزی وارد و با چرخش پروانه به کانال جانبی هدایت میشود. فرم حلزونی پوسته سرعت و فشار را به خروجی مستطیلی منتقل میکند. اگر لبه پوسته ترک داشته باشد یا آببندی کانال درست ننشیند، بخشی از هوا نشت میکند و مکش مفید پایین میآید.
هنگام مقایسه، فقط برد و موتور مرکزی را نبینید. زاویه خروجی، برجستگیهای قاب و بستهای دور پوسته تعیین میکنند که مجموعه در جای اصلی بنشیند و کانال هوای ربات بدون فشار بسته شود.
تعویض این قطعه کار مصرفی معمولی نیست
برس، فیلتر و پد تی قطعات مصرفی در دسترس کاربرند؛ موتور مکش یک قطعه داخلی الکترومکانیکی است. برای رسیدن به آن باید بدنه باز، باتری ایمن و چند اتصال داخلی جدا شود. تعمیر غیراصولی ممکن است گیرههای قاب، آببندی، کابل حسگر یا برد اصلی را آسیب بزند.
دریمی که هنوز گارانتی یا پوشش خدمات دارد بهتر است توسط مرکز مجاز بررسی شود. شرایط رسمی خدمات دریم، بازشدن یا تعمیر توسط فرد غیرمجاز را میتواند از پوشش خارج کند. پیش از بازکردن دستگاه، وضعیت گارانتی و هزینه تعمیر رسمی را بسنجید.
اگر نصب توسط تعمیرکار انجام میشود
| مرحله | کنترل ضروری | خطای رایج |
|---|---|---|
| ایمنسازی | خاموشی کامل، جداسازی داک و قطع باتری داخلی | کار روی مدار متصل |
| ثبت مسیر | عکس از کابلها و پیچها پیش از جداسازی | جابجایی پیچ با طول متفاوت |
| تطبیق موتور | کد، سوکت، پایه و خروجی کنار قطعه قدیمی | اتکا به شباهت ظاهری |
| آببندی | قرارگیری سالم فوم و کانال بدون تاخوردگی | نشتی هوا پس از نصب |
| تست اولیه | راهاندازی کوتاه با مخزن و فیلتر نصبشده | کار طولانی پیش از بستن ایمن قاب |
از اتصال آزمایشی موتور به منبع برق ناشناخته خودداری کنید. ولتاژ، کنترل دور و آرایش پینها روی این صفحه اعلام نشدهاند و حدسزدن آنها میتواند برد کوچک روی ماژول را بسوزاند.
تست بعد از تعویض
پس از مونتاژ کامل، ابتدا حالت مکش پایین را برای مدت کوتاه اجرا کنید. صدای فن باید یکنواخت باشد و لرزش غیرعادی از قاب شنیده نشود. سپس تفاوت محسوس میان سطوح مکش را بررسی و عبور هوا از مسیر مخزن را کنترل کنید.
برای آزمایش عملی، مقدار کمی ذره خشک استاندارد را روی سطح سخت و در محدوده کوچک بریزید. ربات باید بدون خطا آن را جمع کند، مخزن در جای خود آببندی بماند و بدنه بوی داغی ندهد. بعد از چند دقیقه، توقف کرده و پیچها و کانال را دوباره بازبینی کنید.
چطور عمر موتور جایگزین بیشتر شود؟
مخزن را پیش از پرشدن کامل خالی کنید، فیلتر را طبق برنامه تمیز و فقط پس از خشکشدن نصب کنید. موهای دور برس اصلی را بردارید تا مسیر ورودی آزاد بماند. ذرات ساختمانی بسیار ریز، مایع، خاکستر و گردوغبار مرطوب برای این مسیر مکش مناسب نیستند.
اگر صدا ناگهان تغییر کرد، ربات را متوقف کنید. ادامه کار با پروانه نامتعادل، جسم خارجی یا فیلتر بسته، گرما و فشار مکانیکی را افزایش میدهد. حل علت اصلی بهاندازه تعویض خود موتور اهمیت دارد.
پرسشهای پیش از سفارش
آیا این موتور مربوط به ایستگاه تخلیه است؟
خیر. فرم کوچک حلزونی و برد روی قطعه مربوط به موتور مکش داخل ربات است؛ موتور تخلیه داک ساختار و مسیر برق متفاوتی دارد.
آیا با L10s Ultra Gen 2 سازگار است؟
در این صفحه فقط L10s Ultra ثبت شده است. بدون تطبیق کد موتور، مدل کامل دستگاه و سوکت، سازگاری با Gen 2 یا مدلهای دیگر تأیید نمیشود.
آیا پیچ و سیم همراه است؟
تصاویر فقط خود ماژول دارای برد، سوکت و نگهدارنده را نشان میدهند. پیچ اضافه و کابل رابط جداگانه در گالری دیده نمیشوند؛ محتویات تحویل را پیش از سفارش قطعی کنید.
اگر مکش کم شده حتماً موتور خراب است؟
خیر. فیلتر، مخزن، برس و کانال مسدود علتهای شایعتری هستند. موتور پس از حذف این موارد و انجام تست فنی باید متهم اصلی باشد.
جمعبندی موتور مکش L10s Ultra
این محصول یک ماژول فن مکش داخلی با پوسته حلزونی، برد و سوکت نصبشده است. ارزش خرید آن به تشخیص درست خرابی و تطبیق فیزیکی دقیق بستگی دارد؛ نه صرفاً شباهت نام مدل. هیچ مشخصه حدسی مانند توان، ولتاژ یا سازگاری چندمدلی به آن اضافه نشده است.
اگر ربات Dreame L10s Ultra شما پس از پاکسازی کامل مسیر هوا همچنان مکش ندارد و تعمیرکار خرابی فن را تأیید کرده است، تصاویر قطعه را کنار موتور قدیمی بگذارید و کد، سوکت، خروجی و محل پیچها را خطبهخط مقایسه کنید. این کنترل پیش از خرید، از نصب قطعه نامتناسب و هزینه دوباره جلوگیری میکند.
