موتور جاروی شیائومی مدل Dreame Z10 Pro
توضیحات کوتاه
موتور جارو رباتیک Dreame Z10 Pro همان فن مکش داخلی ربات است؛ قطعهای با پوسته حلزونی مشکی، ورودی گرد، خروجی جانبی، برد کنترل و سوکت چندپین که جریان هوا را از مسیر برس و مخزن عبور میدهد. این محصول موتور تخلیه زباله داخل پایه نیست و برای رفع ایراد مکش خود ربات بررسی میشود.
پیش از سفارش، فقط نام Z10 Pro را ملاک قرار ندهید: کد و ظاهر موتور بازشده، شکل سوکت، جهت خروجی هوا و محل بستها را با گالری همین صفحه تطبیق دهید. اگر ابتدا دنبال فیلتر، برس یا قطعه مصرفی هستید، مجموعه لوازم جانبی جارو رباتیک را ببینید.
افت مکش در Dreame Z10 Pro همیشه به معنی سوختن موتور نیست. گرفتگی فیلتر، پرشدن مخزن، پیچیدن مو دور برس اصلی یا بستهشدن کانال زیر ربات میتواند دقیقاً همان نشانه را ایجاد کند. این صفحه برای زمانی است که مسیر هوا بررسی شده و تعمیرکار خرابی ماژول فن داخل خود ربات را تأیید کرده است.
این موتور دقیقاً کجای Z10 Pro کار میکند؟
فن سانتریفیوژ داخل بدنه ربات اختلاف فشار لازم برای مکش را میسازد. هوا از ورودی گرد مرکز فن وارد میشود، پروانه آن را شتاب میدهد و پوسته حلزونی جریان را به خروجی جانبی هدایت میکند. این مسیر گردوغبار را از برس و دهانه زیر دستگاه به مخزن میرساند.
Z10 Pro یک پایه تخلیه خودکار هم دارد؛ آن پایه موتور جداگانهای برای کشیدن زباله از مخزن ربات به کیسه دارد. قطعه این صفحه فن کوچک داخل ربات است. بنابراین اگر جارو روی کف مکش عادی دارد اما فقط تخلیه خودکار انجام نمیشود، باید پایه، کانال تخلیه، کیسه و موتور داک بررسی شوند، نه این قطعه.
نشانههایی که موتور را وارد مسیر عیبیابی میکنند
تشخیص درست مهمتر از تعویض سریع است. هرکدام از نشانههای زیر سرنخ هستند و بهتنهایی خرابی قطعی موتور را ثابت نمیکنند.
- ربات حرکت میکند و برسها میچرخند، اما در هیچ سطح مکشی صدای یکنواخت فن شنیده نمیشود.
- پس از نصب فیلتر خشک و سالم و پاکسازی کامل کانال، قدرت جمعآوری همچنان بسیار کم است.
- صدای ساییدگی، ضربه دورهای یا لرزش غیرعادی مستقیماً از محفظه فن میآید.
- فن لحظهای روشن میشود و بدون پرشدن مخزن یا وجود انسداد متوقف میشود.
- بوی داغی یا خطای مرتبط با فن پس از حذف گرفتگی دوباره ظاهر میشود.
اگر بوی سوختگی، صدای مکانیکی شدید یا داغشدن غیرعادی وجود دارد، آزمونهای مکرر را ادامه ندهید. کارکردن فن معیوب میتواند به برد کنترل یا مسیر هوای ربات هم آسیب بزند.
سه بررسی ساده پیش از خرید موتور
- فیلتر و مخزن: مخزن را خالی کنید، آببندی درپوش را ببینید و فیلتر کاملاً خشک و سالم نصب کنید. استفاده از فیلتر خیس هم مکش را کم میکند و هم به فن فشار میآورد.
- برس و کانال: برس اصلی را بیرون بیاورید، دو سر محور را از مو پاک کنید و دهانه بین برس، مخزن و فن را برای جسم خارجی یا توده گردوغبار بررسی کنید.
- تفاوت حالتهای مکش: در برنامه چند سطح مکش را انتخاب کنید. تغییر نکردن صدا یا خاموشماندن کامل فن، پس از حذف انسداد، نیاز به بررسی الکتریکی توسط تعمیرکار دارد.
ربات را برای آزمایش بدون فیلتر روشن نکنید. ذرات ریز میتوانند مستقیم وارد پروانه شوند و یک عیب ساده در مسیر هوا را به خرابی واقعی موتور تبدیل کنند.
از روی تصاویر چه قطعهای تحویل میگیرید؟

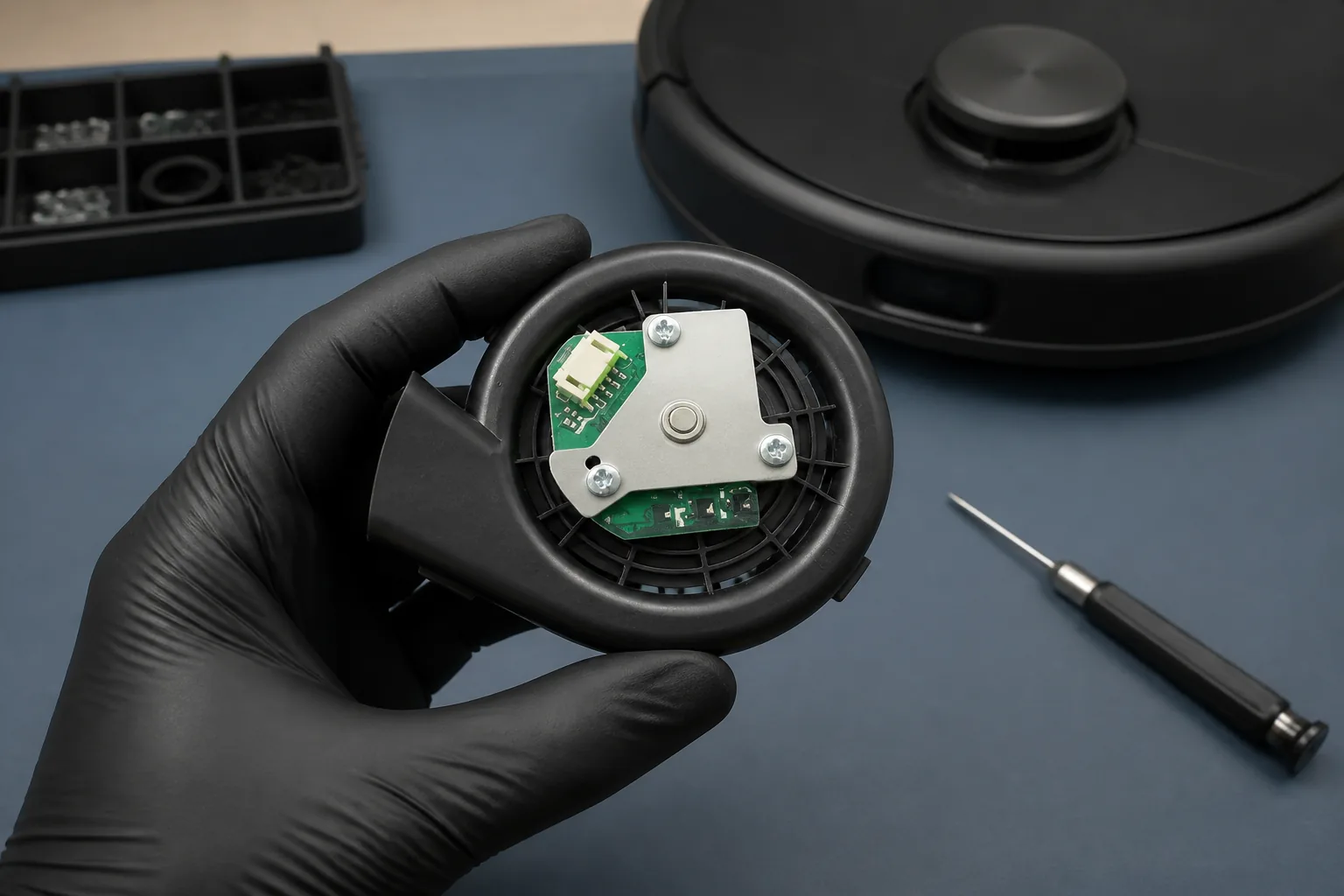

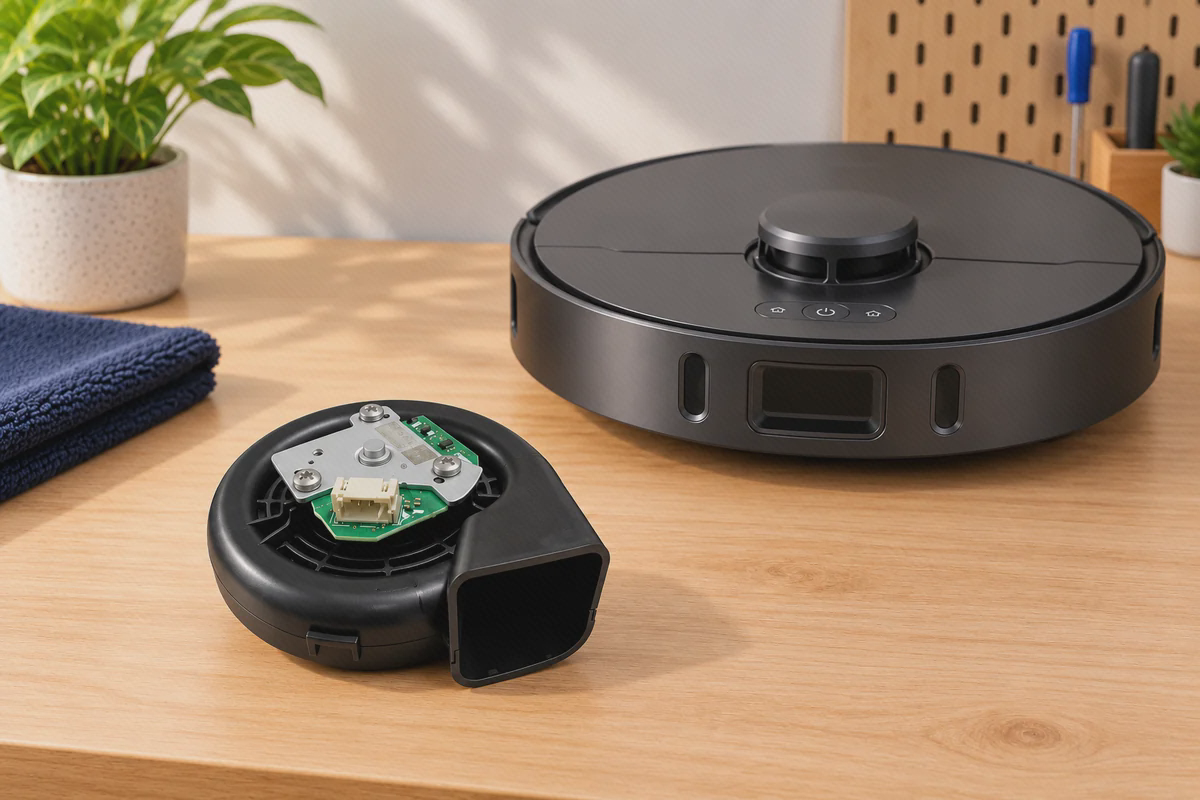

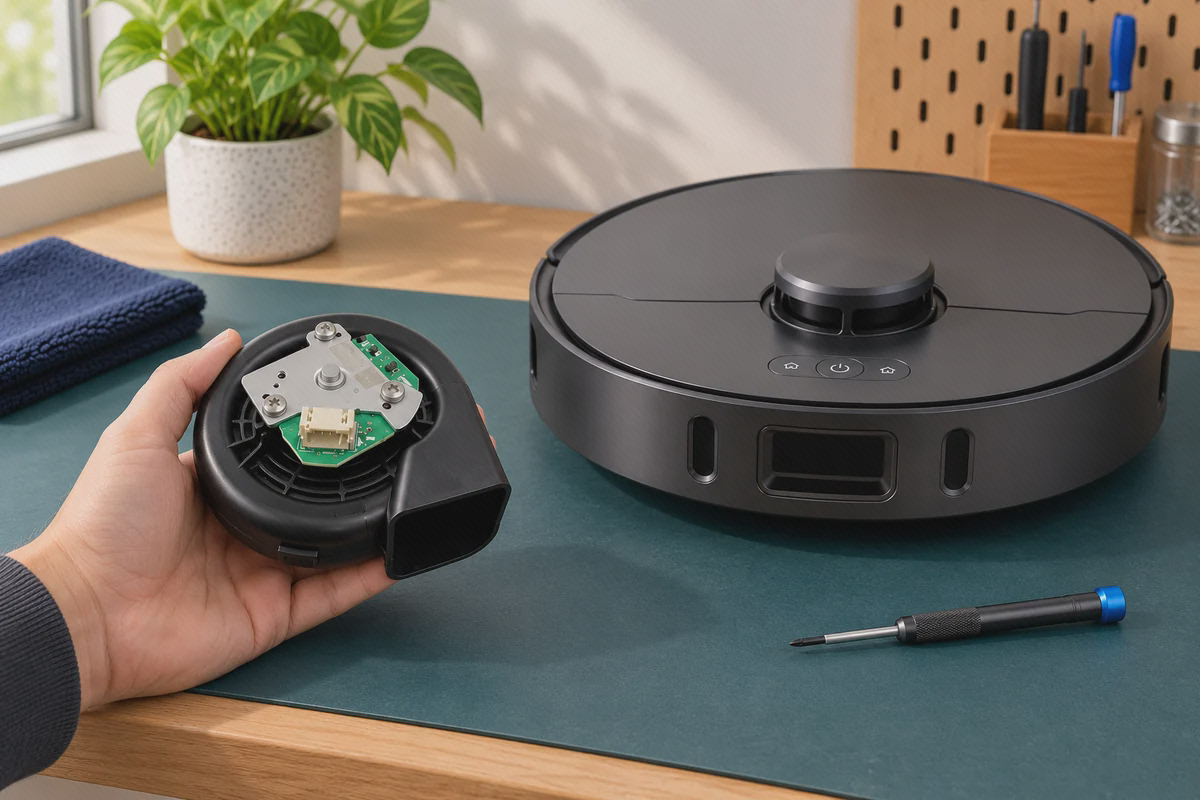

گالری یک ماژول فن کامل را نشان میدهد: پوسته گرد حلزونی، دهانه مکش مرکزی، کانال خروجی مستطیلی، برد الکترونیکی، سوکت سفید و نگهدارنده فلزی. این اجزا باید بهصورت یک مجموعه با موتور قبلی مقایسه شوند. سیم رابط اضافه، ابزار بازکردن یا قطعات داک در تصاویر محصول دیده نمیشوند؛ اقلام همراه را بر اساس همان گالری و تأیید فروشگاه در نظر بگیرید.
نام فایلهای رسانه معیار تشخیص فنی نیست. چیزی که اهمیت دارد خود قطعه، کد روی موتور موجود شما، مدل کامل ربات و هندسه اتصالهاست. به همین دلیل در این صفحه شماره فنی، ولتاژ یا توان حدسی درج نشده است.
چکلیست تطبیق موتور Dreame Z10 Pro
| بخش قابل مقایسه | چه چیزی را کنترل کنیم؟ | اگر متفاوت بود |
|---|---|---|
| مدل دستگاه | نام کامل Dreame Z10 Pro و کد مدل روی پلاک زیر ربات | پیش از خرید سازگاری را از فروشگاه بپرسید |
| کد موتور قبلی | تمام حروف، اعداد و پسوندهای روی ماژول بازشده | صرفاً به شباهت ظاهری اعتماد نکنید |
| سوکت | تعداد پین، فرم قفل، جهت زبانه و جای سوکت روی برد | تبدیل یا جابهجایی سیمها انجام ندهید |
| خروجی هوا | جهت و ابعاد دهانه جانبی نسبت به برد و بستها | کانال ممکن است آببندی نشود |
| بستهای پوسته | تعداد، فاصله و محل خارها و نقاط اتکا | فشار دادن قطعه نامتناسب به قاب آسیب میزند |
| صفحه نگهدارنده | فرم صفحه فلزی و محل پیچها در قیاس با قطعه قبلی | نسخه فیزیکی یا تولیدی متفاوت است |
سازگاری را با فهرستهای چندمدلی قطعی نکنید
بعضی فروشندگان بینالمللی این خانواده فن را برای F9، D9، D9 Max، L10 Pro، D10 Plus و Z10 Pro در یک فهرست قرار میدهند. این اطلاعات نشان میدهد فرم کلی قطعه میان چند مدل نزدیک است، اما تضمین نمیکند همه نسخههای تولیدی، بردها و سوکتها یکسان باشند. سازگاری ثبتشده این صفحه Dreame Z10 Pro است و تعمیم آن به مدل دیگر بدون تطبیق کد و اتصالها توصیه نمیشود.
همین احتیاط برای نامهای نزدیک مانند L10s Ultra نیز لازم است. پسوندهای Pro، Plus، Ultra و نسلهای جدید میتوانند به موتور، برد یا مسیر هوای دیگری اشاره کنند. قبل از سفارش، عکس واضح از هر دو سمت موتور قبلی تهیه کنید و آن را با تصاویر محصول کنار هم بگذارید.
تعویض موتور کار مصرفی روزمره نیست
برای دسترسی به این فن باید بدنه باز شود و اتصال باتری و چند مجموعه داخلی از مسیر کار خارج شوند. پیچ با طول نامناسب، جاگذاری اشتباه کابل یا نشستن ناقص کانال هوا میتواند به برد، سنسورها یا آببندی مکش آسیب بزند. اگر تجربه تعمیر جارو رباتیک ندارید، نصب را به تعمیرکار بسپارید.
اگر دستگاه هنوز گارانتی دارد، پیش از بازکردن بدنه شرایط خدمات رسمی را بررسی کنید. راهنمای رسمی Dreame نیز برای سرویس داخلی کاربر توصیه نمیکند و بازکردن غیرمجاز ممکن است پوشش خدمات را تغییر دهد.
کنترلهای ضروری هنگام نصب
| مرحله | کنترل اصولی | ریسک بیتوجهی |
|---|---|---|
| ایمنسازی | خاموشکردن کامل، جداکردن داک و قطع اتصال باتری داخلی | اتصال کوتاه یا آسیب برد |
| ثبت مسیر | عکسگرفتن از پیچها، کابلها و جهت موتور پیش از جداسازی | اشتباه در مونتاژ مجدد |
| آببندی | نشستن صاف فوم و اتصال کامل دهانه فن به کانال | نشتی هوا و مکش ضعیف |
| کابلکشی | عبور سیمها از مسیر اصلی، دور از پروانه و لبه قاب | قطع سیم یا ایجاد صدای اضافی |
| تست اولیه | اجرای کوتاه در سطح مکش پایین پس از مونتاژ کامل | ادامه کار با لرزش یا اتصال نادرست |
موتور را بیرون از ربات به منبع برق ناشناخته وصل نکنید. ولتاژ، آرایش پینها و فرمان کنترل دور در این صفحه اعلام نشدهاند و آزمون مستقیم میتواند برد کوچک روی ماژول را بسوزاند.
بعد از تعویض چه چیزی را آزمایش کنیم؟
در نخستین اجرا، صدای فن باید یکنواخت باشد و با تغییر سطح مکش تغییر قابل تشخیص داشته باشد. ربات نباید لرزش تازه، بوی داغی یا خطای فوری نشان دهد. سپس مقدار کمی ذرات خشک و درشتِ بیخطر را روی سطح سخت بریزید و جمعآوری را در محدوده کوتاه بسنجید؛ از آرد، خاکستر و گردوغبار ساختمانی برای تست استفاده نکنید.
پس از چند دقیقه دستگاه را متوقف کنید و اتصال مخزن، فیلتر و مسیر خروجی را دوباره ببینید. اگر فن کار میکند اما مکش هنوز ضعیف است، احتمال نشتی در آببندی، کانال نیمهبسته، فیلتر نامناسب یا مونتاژ اشتباه وجود دارد.
نگهداریای که به عمر فن کمک میکند
- مخزن را پیش از فشردهشدن زباله خالی کنید و فیلتر را طبق دستور سازنده تمیز نگه دارید.
- فیلتر شستهشده را فقط پس از خشکشدن کامل در ربات بگذارید.
- مو و نخ را از دو سر برس اصلی بردارید تا بار ورودی و مقاومت مسیر افزایش پیدا نکند.
- از جمعکردن مایع، خاکستر، پودر بسیار ریز و نخاله ساختمانی با این ربات خودداری کنید.
- با شنیدن صدای تازه یا لرزش غیرعادی، دستگاه را متوقف و علت را بررسی کنید.
پرسشهای رایج درباره موتور Z10 Pro
آیا این همان موتور داخل پایه تخلیه خودکار است؟
خیر. تصاویر، یک فن کوچک حلزونی برای مکش داخل ربات را نشان میدهند. موتور پایه تخلیه در داک قرار دارد و ساختار و مسیر کار متفاوتی دارد.
کمشدن مکش یعنی باید فوراً موتور را تعویض کنم؟
خیر. ابتدا فیلتر، مخزن، برس و تمام کانال هوا بررسی میشوند. تعویض وقتی منطقی است که انسداد و نشتی حذف شده و خرابی فن با تست فنی تأیید شده باشد.
آیا موتور برای L10 Pro یا D10 Plus هم قابل استفاده است؟
بعضی منابع قطعات این مدلها را در یک خانواده معرفی میکنند، اما این صفحه فقط سازگاری با Dreame Z10 Pro را ثبت کرده است. برای مدل دیگر باید کد موتور قبلی، سوکت، برد، خروجی و بستها دقیقاً تطبیق داده شوند.
آیا نصب در خانه امکانپذیر است؟
این قطعه داخلی و الکترومکانیکی است و دسترسی به آن به بازکردن بدنه و قطع باتری نیاز دارد. بدون ابزار، تجربه و رعایت ایمنی، نصب خانگی توصیه نمیشود.
جمعبندی پیش از سفارش
موتور Dreame Z10 Pro در این صفحه یک ماژول فن مکش داخلی با پوسته حلزونی، برد و سوکت نصبشده است. انتخاب درست آن به چهار چیز وابسته است: تشخیص واقعی خرابی، تطبیق مدل کامل دستگاه، مقایسه کد موتور قبلی و یکسانبودن هندسه اتصالها.
اگر مسیر هوا پاک است و تعمیرکار خرابی فن را تأیید کرده، از موتور بازشده در نور کافی عکس بگیرید و کد، سوکت، خروجی و بستها را با گالری محصول مقایسه کنید. این کار ساده از خرید قطعه ظاهراً مشابه اما نامتناسب جلوگیری میکند.
