موتور جاروی شیائومی مدل Dreame D10s
توضیحات کوتاه

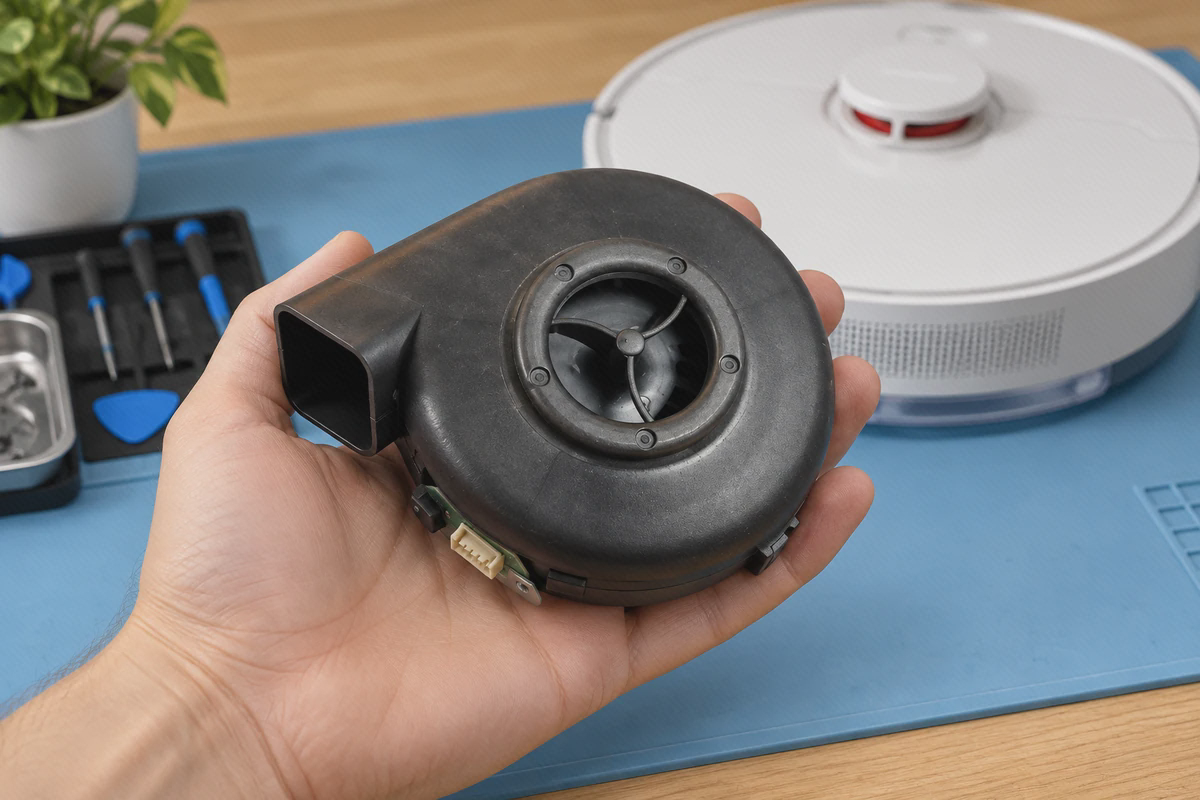

موتور مکش Dreame D10s یک ماژول فن سانتریفیوژ داخل خود ربات است؛ پوسته حلزونی، ورودی گرد، خروجی جانبی، برد کنترل و سوکت آن باید با قطعه بازشده از دستگاه یکسان باشند. این موتور با برس اصلی یا موتور چرخ تفاوت دارد و برای ایجاد جریان هوای جاروکردن به کار میرود.
مدل کامل روی پلاک زیر ربات را بررسی کنید: این صفحه برای Dreame D10s ثبت شده است و پسوندهای Pro یا Plus را خودکار شامل نمیشود. پیش از سفارش، کد موتور قبلی و هندسه اتصالها را با تصاویر تطبیق دهید؛ سایر قطعات جارو رباتیک نیز در دسته مرتبط قرار دارند.
Dreame برای خود ربات D10s حداکثر مکش ۵۰۰۰ پاسکال را در شرایط آزمایشگاهی اعلام کرده است. این عدد نتیجه همکاری موتور، پروانه، فیلتر، مخزن و کانال کاملاً آببندیشده است؛ نصب یک موتور ظاهراً مشابه بهتنهایی رسیدن به همان عدد را تضمین نمیکند. برای تعمیر موفق باید هم قطعه درست انتخاب شود و هم مسیر هوا سالم بماند.
D10s معمولی را با D10s Pro و Plus اشتباه نگیریم
محصول این صفحه برای Dreame D10s با کد مدل رسمی RLS3L ثبت شده است. D10s Pro و D10s Plus نام نزدیک دارند، اما نسخه دستگاه و آرایش قطعات داخلی میتواند متفاوت باشد. عبارت «D10s» روی عنوان فروشگاه جای بررسی پلاک زیر ربات و کد موتور قبلی را نمیگیرد.
در بازار قطعات، بعضی ماژولهای فن برای چند مدل در یک فهرست عرضه میشوند. این همخانوادهبودن میتواند مفید باشد، ولی تضمین سازگاری هر نسخه تولیدی نیست. اگر کد، سوکت یا بستها حتی کمی تفاوت دارند، پیش از خرید تصویر موتور قدیمی را برای تأیید ارائه کنید.
ماژول فن چه اجزایی دارد؟
- پوسته حلزونی
- هوای واردشده از مرکز را جمع میکند و به کانال جانبی میفرستد.
- پروانه داخلی
- با چرخش سریع، اختلاف فشار لازم برای عبور هوا از برس تا مخزن را میسازد.
- برد کنترل
- فرمان و تغذیه موتور را از سیمکشی ربات دریافت میکند؛ اتصال مستقیم به منبع ناشناخته مجاز نیست.
- سوکت چندپین
- تعداد پین، جهت قفل و محل قرارگیری آن از معیارهای اصلی تطبیق هستند.
- صفحه فلزی و بستها
- ماژول را در موقعیت درست نگه میدارند تا خروجی فن با کانال هوا همراستا و آببندی شود.
عیبیابی را از کجا شروع کنیم؟
| نشانه | بررسی نخست | چه زمانی موتور مشکوکتر است؟ |
|---|---|---|
| جمعنکردن گردوغبار | پرشدن مخزن، فیلتر گرفته و انسداد دهانه برس | مسیر پاک است ولی صدای فن یا جریان هوا وجود ندارد |
| مکش کم | خشکبودن فیلتر، درپوش مخزن و نشتی کانال | پس از رفع نشتی، دور فن همچنان کم یا ناپایدار است |
| صدای ساییدگی | جسم خارجی در پروانه و پیچیدن مو دور برس اصلی | صدا از محفظه فن میآید و با سطح مکش تغییر میکند |
| خاموشی لحظهای | باتری، خطاهای برنامه و داغی ناشی از فیلتر بسته | فن پس از پاکسازی مسیر باز هم قطع و وصل میشود |
| بوی داغی | توقف فوری و بررسی فیلتر و سیمکشی | تعمیرکار آسیب موتور یا برد روی ماژول را تأیید میکند |

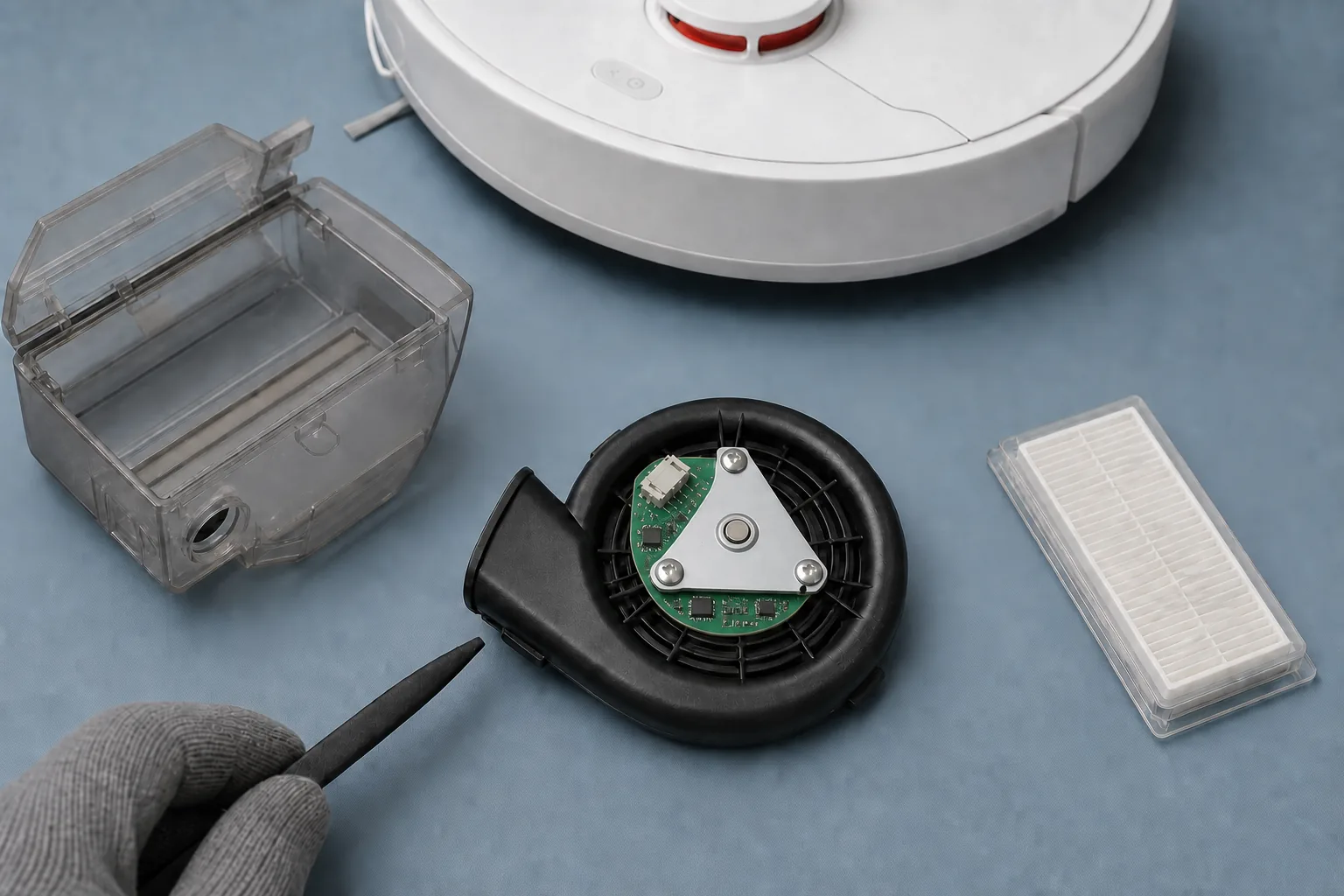

فیلتر شستهشده باید پیش از نصب کاملاً خشک باشد. رطوبت و مقاومت بالای فیلتر جریان هوا را محدود میکند و ممکن است هم نشانه اشتباه بسازد و هم به فن سالم فشار وارد کند.
عدد ۵۰۰۰ پاسکال چه چیزی را درباره این قطعه میگوید؟
عدد رسمی ۵۰۰۰ پاسکال مشخصه عملکرد کل D10s نو در آزمایش Dreame است، نه عدد مستقل چاپشده برای موتور یدکی این صفحه. فشار نهایی به دور موتور، طراحی پروانه، سلامت فیلتر، آببندی مخزن و مقاومت تمام کانال وابسته است.
به همین دلیل برای این موتور عدد توان، ولتاژ یا دور حدسی درج نشده است. حتی اگر قطعهای روی کاغذ قدرت بیشتری داشته باشد، سوکت یا فرمان دور نامتناسب میتواند به برد ربات صدمه بزند. معیار خرید، تطبیق فنی با قطعه اصلی است؛ نه انتخاب عدد بزرگتر.
پنج تطبیق فیزیکی که باید عکسبهعکس انجام شوند
- برچسب موتور: تمام کد و پسوند روی قطعه قدیمی را بخوانید و به شباهت چند حرف اول اکتفا نکنید.
- سوکت: تعداد جای پین، زبانه قفل و جهت قرارگیری کانکتور روی برد را مقایسه کنید.
- خروجی جانبی: زاویه و ابعاد کانال مستطیلی باید با محفظه هوای D10s همراستا باشد.
- بستهای پیرامونی: فاصله خارها و نقاط اتکا را با گالری از چند زاویه بررسی کنید.
- صفحه نگهدارنده: شکل صفحه فلزی، محل پیچها و جای محور مرکزی باید همان نسخه قبلی باشد.

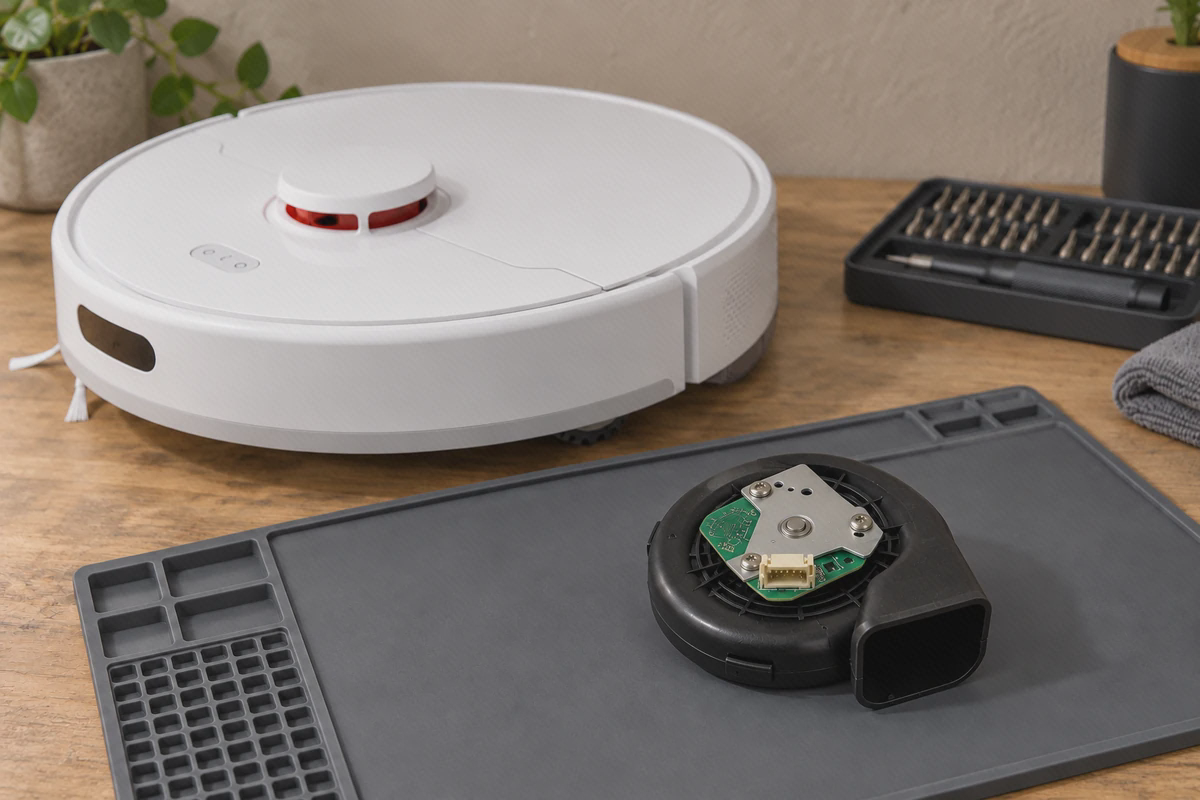

تصاویر این محصول پوسته مشکی کمارتفاع، برد سبز، کانکتور سفید و خروجی پهن جانبی را نشان میدهند. کابل رابط اضافه یا ابزار نصب در گالری دیده نمیشود. محتویات تحویل را بر اساس تصاویر و تأیید فروشگاه مشخص کنید.
تفاوت خرابی موتور با مشکل برس اصلی
برس اصلی ذرات را از سطح جدا و به دهانه هدایت میکند؛ موتور مکش هوا و ذرات را به مخزن میکشد. اگر برس نمیچرخد اما صدای فن طبیعی است، ابتدا موتور برس، محور و گیرکردگی آن بررسی میشوند. اگر برس میچرخد ولی هیچ جریان هوایی در ورودی مخزن حس نمیشود، فن و کانال مکش وارد بررسی میشوند.
گاهی هر دو نشانه با هم دیده میشوند، چون جسم خارجی مسیر برس را میبندد و جریان هوا هم افت میکند. مشاهده یک خطا نباید تعمیرکار را از بازبینی مکانیکی ساده و کمهزینه دور کند.
نصب ایمن؛ کوتاه اما تخصصی
موتور مکش قطعه مصرفیِ قابل تعویض از بیرون دستگاه نیست. برای دسترسی به آن باید ربات خاموش، از شارژر جدا و اتصال باتری داخلی قطع شود. جای پیچها و مسیر کابلها را پیش از بازکردن عکس بگیرید و قطعات را بهترتیب نگه دارید.
- سوکت را از بدنه کانکتور بگیرید؛ کشیدن سیم میتواند پین را از پرس خارج کند.
- فوم یا واشر مسیر هوا را سالم و بدون تاخوردگی در جای اصلی بنشانید.
- پیچها را با طول و محل قبلی ببندید تا به برد یا پوسته فشار وارد نشود.
- کابلها را از لبه قاب، چرخ و قسمت متحرک برس دور نگه دارید.
- پیش از بستن کامل قاب، از نبود پیچ یا ابزار رهاشده داخل ربات مطمئن شوید.
اگر تجربه تعمیر برد و جارو رباتیک ندارید، نصب را به تعمیرکار واجد مهارت بسپارید. بازکردن دستگاه در دوره گارانتی نیز ممکن است شرایط خدمات را تغییر دهد؛ ابتدا وضعیت پوشش رسمی را بررسی کنید.
تست مرحلهای بعد از مونتاژ
آزمون نخست باید کوتاه و با فیلتر و مخزن نصبشده انجام شود. در سطح مکش پایین به صدای یکنواخت فن گوش دهید، سپس سطح را افزایش دهید و تغییر دور را بررسی کنید. لرزش، ساییدگی، بوی داغی یا توقف ناگهانی علامت ادامهندادن تست است.
برای سنجش عملی، مقدار کمی خرده خشک روی یک سطح سخت و محدود بریزید. از آرد، خاکستر یا پودر ساختمانی استفاده نکنید؛ این ذرات از فیلتر عبور میکنند و ممکن است موتور تازه را آلوده کنند. پس از جمعآوری، مخزن و محل اتصال کانال را برای نشتی یا گردوغبار خارج از مسیر ببینید.
اگر موتور کار کرد ولی مکش برنگشت
صدای فن بهتنهایی موفقیت تعمیر نیست. نشستن ناقص مخزن، فیلتر نامناسب، فوم جابهجا یا ترک کانال میتواند هوا را از مسیری آسانتر از دهانه برس وارد کند.
یکبار دیگر تمام اتصالهای مسیر را از برس تا مخزن و از مخزن تا فن بررسی کنید. اگر قطعه از نظر کد و هندسه درست است، تست فشار یا جریان هوا و بررسی فرمان دور باید با ابزار مناسب انجام شود. تعویض دوباره موتور بدون یافتن محل نشتی معمولاً نتیجه پایداری ندارد.
نگهداری برای کاهش فشار روی فن D10s
- مخزن را پیش از پرشدن کامل تخلیه کنید و درپوش آن را بدون گیرکردن ذرات ببندید.
- فیلتر را طبق راهنمای سازنده تمیز و پس از شستوشو کاملاً خشک کنید.
- مو و نخ را از محور برس اصلی و دهانه ورودی خارج کنید.
- مایع، خاکستر، گچ و گردوغبار بسیار ریز را با ربات جمع نکنید.
- تغییر ناگهانی صدا را نادیده نگیرید؛ توقف زودهنگام از آسیب ثانویه جلوگیری میکند.
پرسشهای پیش از خرید
آیا این موتور برای D10s Plus هم مناسب است؟
این صفحه سازگاری با D10s را ثبت کرده است. برخی منابع خانواده موتور D10s و D10s Plus را نزدیک میدانند، اما خرید برای نسخه Plus فقط پس از تطبیق کد، سوکت، خروجی و بستها منطقی است.
آیا با تعویض موتور، مکش ۵۰۰۰ پاسکال قطعی میشود؟
خیر. ۵۰۰۰ پاسکال مشخصه آزمایشگاهی کل ربات است. فیلتر، مخزن، پروانه، کانال و آببندی نیز باید سالم باشند و موتور جایگزین دقیقاً با نسخه اصلی تطبیق داشته باشد.
آیا میتوان موتور را بیرون دستگاه تست کرد؟
بدون نقشه پین و منبع کنترلشده این کار ایمن نیست. اتصال مستقیم به برق ناشناخته میتواند برد روی موتور را بسوزاند؛ تست الکتریکی باید توسط تعمیرکار انجام شود.
اگر فقط برس نمیچرخد این قطعه را بخرم؟
نه لزوماً. موتور برس و فن مکش دو مجموعه جدا هستند. صدای فن، جریان هوا و وضعیت برس باید مستقل عیبیابی شوند.
نتیجه انتخاب درست
موتور Dreame D10s زمانی انتخاب مناسبی است که گرفتگی و نشتی حذف شده، خرابی فن داخلی تأیید شده و مشخصات فیزیکی قطعه قدیمی با تصاویر محصول یکسان باشند. مدل دستگاه، کد موتور، سوکت و خروجی هوا چهار کنترل ضروری پیش از سفارش هستند.
این رویکرد هم از خرید موتور نامتناسب جلوگیری میکند و هم احتمال بازشدن دوباره ربات را پایین میآورد. اگر درباره نسخه دستگاه تردید دارید، عکس پلاک زیر D10s و دو سمت موتور قبلی را پیش از خرید آماده کنید.
