موتور جاروی شیائومی مدل Dreame D9 Max
توضیحات کوتاه
موتور مکش Dreame D9 Max همان مجموعه فن سانتریفیوژ داخل جارو رباتیک است که هوا را از مسیر برس و مخزن عبور میدهد. این قطعه با موتور برس اصلی فرق دارد؛ نشانههایی مثل حرکت عادی ربات همراه با نبود جریان هوا، صدای غیرعادی از محفظه فن یا توقف فن پس از پاکبودن مسیر مکش میتوانند بررسی آن را ضروری کنند.
این صفحه برای D9 Max نسل اول با شناسه رسمی RLD33GA ثبت شده است و D9 Max Gen 2 را خودکار شامل نمیشود. پیش از سفارش، نوشته روی قطعه بازشده، شکل پوسته حلزونی، سوکت، خروجی هوا و نقاط نصب را با تصاویر محصول تطبیق دهید. برای مشاهده گزینههای همخانواده میتوانید بخش موتور جارو رباتیک را نیز بررسی کنید.
وقتی Dreame D9 Max مسیر خود را کامل میکند اما خردهها در امتداد برس باقی میمانند، اولین حدس نباید خرید موتور باشد. مکش این جارو حاصل یک زنجیره است: دهانه برس، کانال زیر بدنه، مخزن، فیلتر، آببندی و در پایان فن سانتریفیوژ. خرابی یا نشتی در هر حلقه میتواند دقیقاً شبیه موتور ضعیف دیده شود. راهنمای این صفحه کمک میکند پیش از بازکردن دستگاه، علتهای ساده حذف شوند و سپس خود قطعه با نسخه موجود در ربات مقایسه شود.
عدد ۴۰۰۰ پاسکال متعلق به کل D9 Max است
Dreame برای D9 Max حداکثر مکش ۴۰۰۰ پاسکال را در آزمون آزمایشگاهی دستگاه کامل اعلام کرده است. در همان معرفی رسمی به موتور بدون برس Nidec، کانال هوای بهینه و چهار سطح مکش اشاره میشود. این عدد، مشخصه مستقل موتور یدکی این صفحه نیست و نباید روی آن بهعنوان توان تضمینشده قطعه حساب کرد. فیلتر کثیف، درز مخزن، فوم جابهجا یا کانال نیمهبسته میتواند نتیجه یک موتور سالم را هم بهطور محسوس کاهش دهد.
به همین دلیل برای این قطعه توان، ولتاژ، دور یا سیمبندی حدسی درج نشده است. مشخصات ۱۴٫۴ ولت و ۴۰ وات در دفترچه رسمی به خود ربات RLD33GA مربوطاند، نه الزاماً به ورودی مستقیم ماژول فن. وصلکردن موتور بازشده به منبع ناشناخته برای آزمون، ممکن است برد کوچک روی قطعه یا سیمکشی دستگاه را آسیب بزند.
اول تشخیص دهید مشکل واقعاً از فن است
آزمون کمخطر: دستگاه را خاموش کنید، مخزن را خالی کنید، فیلتر کاملاً خشک و سالم بگذارید و مسیر بین برس و مخزن را با نور بررسی کنید. سپس یک اجرای کوتاه روی سطح سخت انجام دهید. اگر صدای فن و جریان خروجی همچنان وجود ندارد، بررسی تخصصی موتور منطقیتر میشود.
- ربات حرکت میکند، برس میچرخد، اما هوا حس نمیشود
- پس از اطمینان از بازبودن کانال و جاخوردن مخزن، فن یا فرمان برق آن باید بررسی شود.
- مکش فقط روی فرش ضعیف است
- پیش از بازکردن دستگاه، وضعیت Carpet Boost، پرشدن مخزن، فیلتر و پیچیدن مو دور برس اصلی را کنترل کنید.
- صدای سوت یا ساییدگی از داخل بدنه میآید
- ممکن است جسم ریز به پروانه رسیده یا یاتاقان مجموعه آسیب دیده باشد؛ ادامه کار میتواند خرابی را بیشتر کند.
- فن لحظهای روشن و سپس خاموش میشود
- گرمای ناشی از گرفتگی، اتصال نامطمئن، ایراد ماژول فن یا فرمان برد همگی محتملاند و با تعویض حدسی جدا نمیشوند.
D9 Max با D9 Max Gen 2 یکی نیست
عنوانهای نزدیک در فروشگاهها باعث میشوند قطعه مناسب یک نسل برای نسل دیگر انتخاب شود. دفترچه رسمی، D9 Max این صفحه را با مدل RLD33GA معرفی میکند و مرکز پشتیبانی Dreame برای D9 Max و D9 Max Gen 2 بخشهای جداگانه دارد. بنابراین عبارت «D9 Max» روی آگهی یا بستهبندی بهتنهایی کافی نیست؛ شناسه زیر دستگاه باید خوانده شود.
در بازار تعمیرات چند بازنگری از ماژولهای فن با نامگذاری و ظاهر نزدیک دیده میشود. بعضی منابع یک قطعه را برای چند مدل فهرست میکنند، اما این فهرستها جای تطبیق فیزیکی را نمیگیرند. ایرانشیا نیز سازگاری این صفحه را به Dreame D9 Max محدود کرده است؛ هر سازگاری بیشتر فقط زمانی پذیرفتنی است که کد روی موتور قبلی و تمام اتصالها یکسان باشند.
کارت تطبیق قطعه پیش از خرید
| نقطه کنترل | در تصاویر این محصول | آنچه باید روی موتور قبلی ببینید |
|---|---|---|

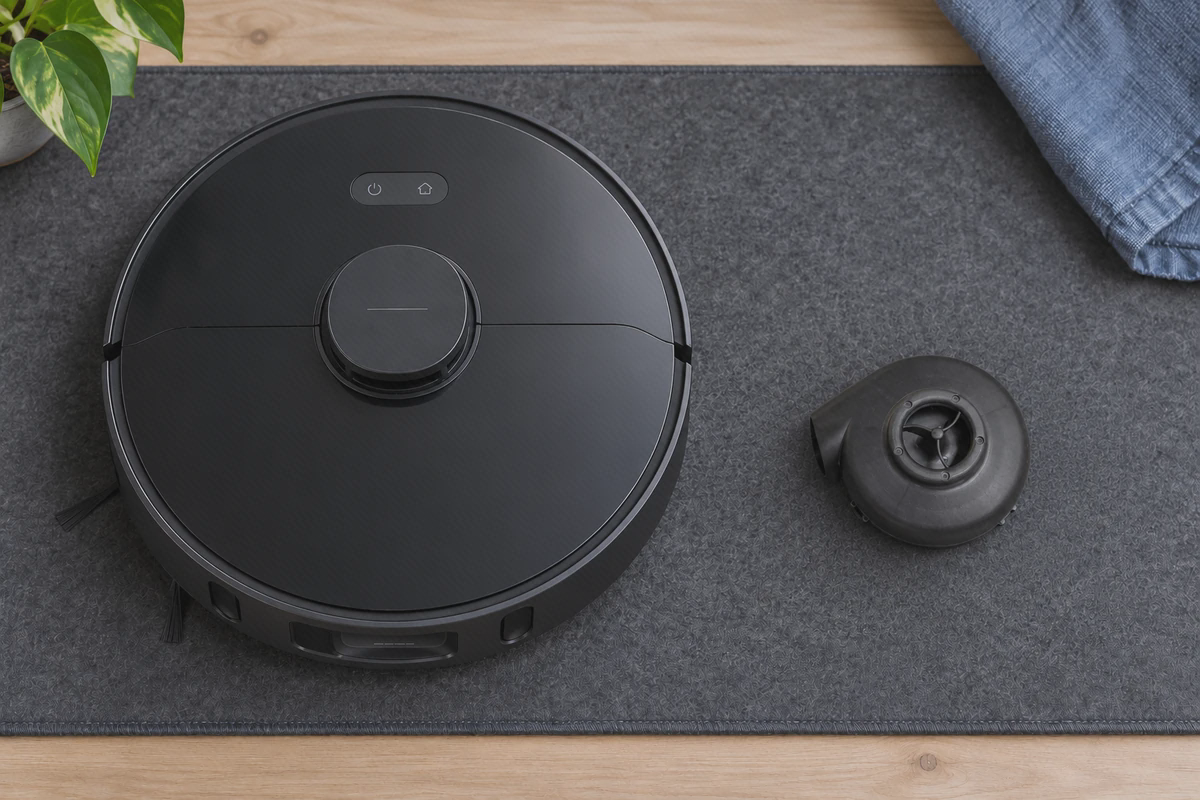

| پوسته | بدنه مشکی کمارتفاع و حلزونی | قوس بدنه و محل بازشدن خروجی همجهت باشد |
| خروجی هوا | دهانه مستطیلی پهن در کنار پوسته | زاویه، طول و جهت قرارگیری دهانه یکسان باشد |

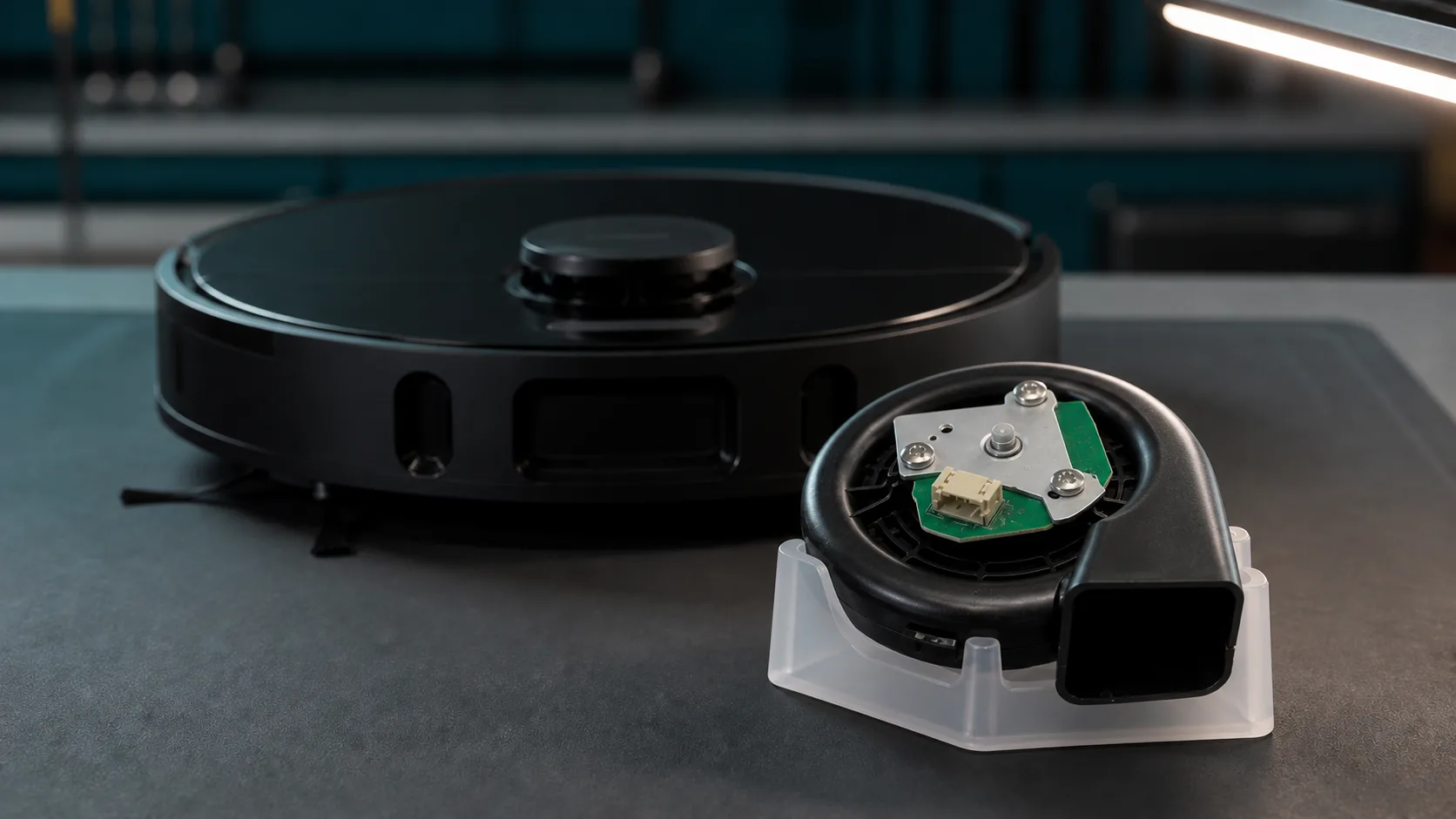

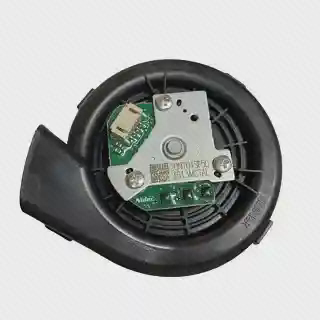

| برد و سوکت | برد سبز با سوکت روشن روی بخش مرکزی | تعداد جای پین، زبانه قفل و جهت ورود فیش مقایسه شود |

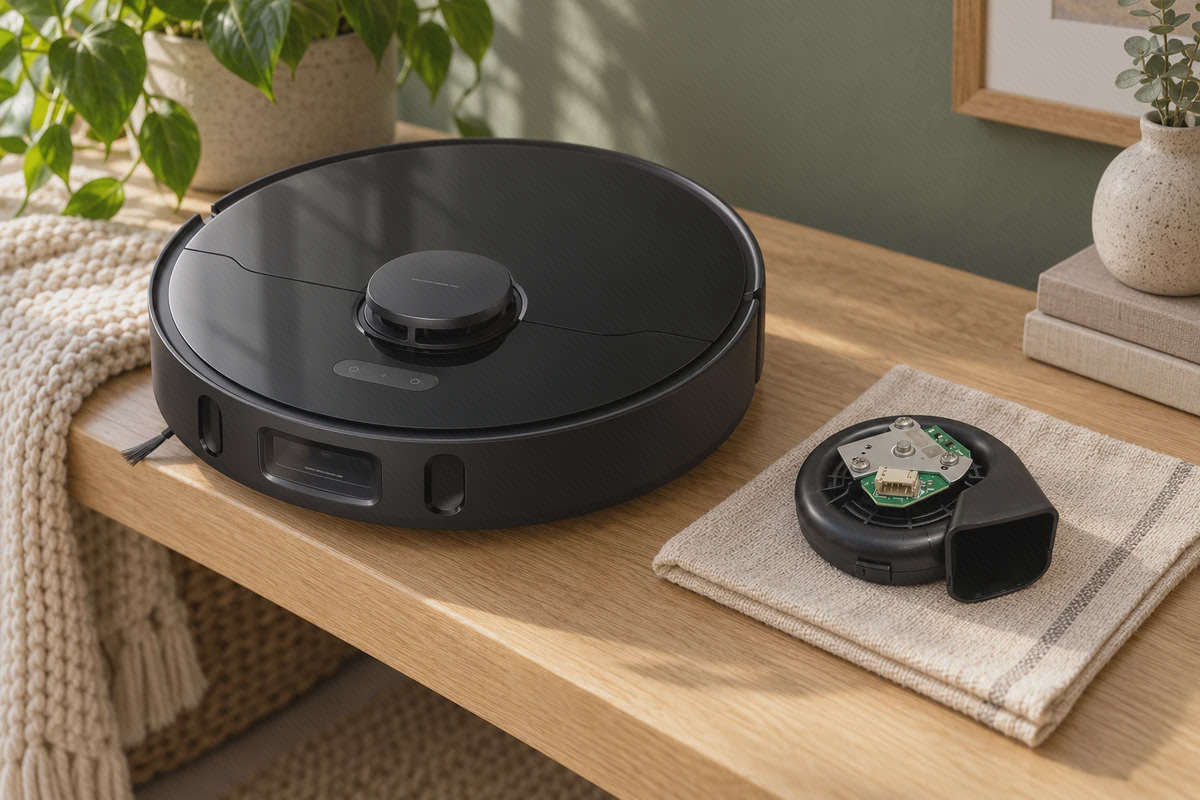

| نگهدارنده فلزی | صفحه نقرهای روی مرکز مجموعه | شکل صفحه، محور و فاصله پیچها با نمونه قدیمی تطبیق داشته باشد |
| نقاط اتکا | خارها و لبههای پیرامون محفظه | موتور بدون فشار، لقی یا تغییر شکل در نشیمن قرار گیرد |
عکس موتور قبلی را پیش از جداکردن سیمها از بالا، کنار خروجی و سمت سوکت بگیرید. اگر برچسب آن خواناست، تصویر نزدیک از تمام کد و پسوند تهیه کنید. مشابهبودن رنگ یا قطر تقریبی کافی نیست؛ حتی تفاوت کوچک در جهت خروجی میتواند مانع بستهشدن کانال هوا شود.
سه توقف که جلوی خرید اشتباه را میگیرد
- توقف مدل: اگر زیر دستگاه RLD33GA دیده نمیشود یا عنوان Gen 2 وجود دارد، تا روشنشدن نسخه ادامه ندهید.
- توقف اتصال: اگر سوکت، زبانه قفل یا جهت برد با عکس محصول متفاوت است، فیش را با فشار متصل نکنید.
- توقف هندسه: اگر خروجی هوا یا جای پیچها همراستا نیست، بریدن قاب یا تغییر سیمکشی راهحل اصولی نیست.
این سه توقف مهمتر از شباهت اسمیاند. قطعهای که با فشار در محفظه جا میگیرد ممکن است مسیر هوا را نشتیدار کند، به قاب تنش بدهد یا کابل را زیر پوسته گیر بیندازد. نتیجه چنین نصبهایی گاهی صدای فن دارد اما مکش واقعی ایجاد نمیکند.
بازکردن و نصب؛ کاری برای تعمیرکار آشنا با جارو رباتیک
موتور مکش از بیرون دستگاه قابل تعویض نیست. ربات باید خاموش و از پایه شارژ جدا شود، باتری داخلی پیش از کار روی اتصالات قطع شود و پیچها و کابلها با نظم ثبت شوند. تعمیرکار بهتر است از سینی قطعات استفاده کند تا پیچ هر بخش به محل خودش بازگردد؛ پیچ بلند در جای نامناسب میتواند به قاب یا برد فشار وارد کند.
- فیش از بدنه سوکت گرفته شود، نه از سیمها.
- واشر، فوم یا نوار آببندی مسیر هوا سالم و بدون تاخوردگی نصب شود.
- خروجی مستطیلی موتور دقیقاً در امتداد کانال بدنه بنشیند.
- کابل از کنار قسمت متحرک، لبه تیز و محل بستهشدن قاب عبور نکند.
- پیش از بستن کامل، نبود ابزار یا پیچ رهاشده در محفظه کنترل شود.
اگر دستگاه هنوز در دوره گارانتی است، بازکردن بدنه میتواند شرایط خدمات را تغییر دهد. پیش از هر اقدام وضعیت پوشش را بررسی کنید. برای کاربری که تجربه تعمیر برد و بدنه رباتیک ندارد، سپردن نصب به تعمیرکار ماهر هم امنتر است و هم احتمال بازشدن دوباره دستگاه را کم میکند.
آزمون پس از نصب را مرحلهای انجام دهید
آزمون اول کوتاه، روی سطح سخت و در پایینترین سطح مکش باشد. به صدای یکنواخت فن، نبود ساییدگی و جریان هوای خروجی توجه کنید. سپس سطح مکش را یک پله افزایش دهید. بوی داغی، لرزش محسوس، قطعووصل یا صدای برخورد نشانه توقف فوری است؛ دستگاه را خاموش کنید و مسیر کابل، سوکت و نشستن محفظه را دوباره ببینید.
برای بررسی جمعآوری، مقدار کمی خرده خشک و درشت روی محدوده کوچک بریزید. آرد، خاکستر، گچ و پودرهای بسیار ریز برای این آزمون مناسب نیستند و میتوانند از فیلتر عبور کنند. پس از اجرا مخزن را بیرون بیاورید؛ وجود ذرات در مخزن و نبود گردوغبار درزده اطراف کانال، نشانه بهتری از صدای بلند فن است.
اگر موتور تازه کار میکند اما مکش کم است
تعویض فن فقط یک حلقه از زنجیره را نو میکند. مخزن کجنشسته، فیلتر مرطوب، فوم جاافتاده، ترک کانال یا جسمی در دهانه برس میتواند هوا را از مسیر کوتاهتری وارد کند. در این حالت فن میچرخد ولی اختلاف فشار لازم در دهانه برس شکل نمیگیرد. مسیر را از برس تا خروجی مرحلهبهمرحله ببینید و دنبال نشتی یا انسداد بگردید.
همچنین مطمئن شوید برس اصلی آزادانه میچرخد. مکش و برس دو سامانه جدا هستند، اما نتیجه نظافت به هر دو وابسته است. اگر خرده از سطح جدا نشود، حتی جریان هوای مناسب هم فرصت جمعکردن آن را پیدا نمیکند. برعکس، برس سالم بدون مکش کافی فقط ذرات را جابهجا میکند.
نگهداری برای کاهش فشار روی فن
- مخزن را پیش از پرشدن کامل تخلیه و لبه آببندی آن را پاک کنید.
- فیلتر را مطابق دفترچه تمیز کنید و قطعه شستهشده را فقط پس از خشکشدن کامل برگردانید.
- مو و نخ را از برس اصلی و دهانه ورودی خارج کنید.
- مایع، خاکستر، گچ و گردوغبار ساختمانی بسیار ریز را با ربات جمع نکنید.
- تغییر ناگهانی صدا را نادیده نگیرید؛ توقف زودهنگام از آسیب بیشتر جلوگیری میکند.
پرسشهای رایج درباره موتور D9 Max
آیا این قطعه برای D9 Max Gen 2 مناسب است؟
این صفحه برای Dreame D9 Max نسل اول ثبت شده است. Gen 2 محصول جداگانهای است و بدون تطبیق شناسه دستگاه، کد موتور قبلی، سوکت، خروجی و نقاط نصب نباید سازگار فرض شود.
آیا موتور جدید مکش ۴۰۰۰ پاسکال را برمیگرداند؟
فقط در صورتی میتواند عملکرد صحیح را بازگرداند که موتور قبلی واقعاً خراب بوده، قطعه جایگزین دقیقاً سازگار باشد و باقی مسیر هوا سالم و آببندیشده بماند. ۴۰۰۰ پاسکال عدد آزمایشگاهی دستگاه کامل است، نه تضمین مستقل این ماژول.
آیا میتوان فقط با شنیدن صدا خرابی را تشخیص داد؟
خیر. صدای کم ممکن است از فرمان برد یا اتصال باشد و صدای زیاد میتواند از جسم خارجی، نشتی یا ساییدگی پروانه بیاید. تشخیص باید همراه با بررسی جریان هوا، فیلتر، مخزن و کانال انجام شود.
چرا باید موتور قدیمی را نگه دارم؟
تا پایان نصب و آزمون، موتور قبلی بهترین مرجع برای کد، سوکت، جهت خروجی، نقاط اتکا و مسیر کابل است. دور انداختن زودهنگام آن مقایسه نسخهها و پیگیری علت خطا را دشوار میکند.
جمعبندی انتخاب
موتور مکش Dreame D9 Max زمانی انتخاب منطقی است که مدل RLD33GA تأیید شده، گرفتگی و نشتی کنار رفته، خرابی فن تشخیص داده شده و هندسه قطعه قدیمی با تصاویر این صفحه تطبیق دارد. نام مدل فقط شروع بررسی است؛ سوکت، خروجی هوا، صفحه نگهدارنده و محل نصب چهار شاهد اصلی سازگاریاند.
با همین ترتیب، احتمال خرید قطعه نامتناسب و بازکردن دوباره ربات کمتر میشود. اگر هر کدام از نشانهها مبهم است، پیش از سفارش عکس خوانا از پلاک زیر دستگاه و چند زاویه موتور قبلی تهیه کنید و تطبیق را به تعمیرکار یا پشتیبانی بسپارید.
